一、管理对象
各种停车场：如办公楼、机关庭院、社区等，这些地方一般车辆较多，进出频繁，车辆管理水平直接影响物业形象，也影响车辆安全和管理效率；
各种矿山运输车辆：铁矿石、煤矿、货运站等，称重场合许多私人运输车辆，高效准确的车辆管理直接影响单位运费的准确性，管理不善也会滋生腐败和运费浪费；
各种公路收费场合：高速公路、桥梁、隧道、国道等，这些收费场合的管理水平直接影响收入通速度。
采用高科技产品RFID实现车辆智能化管理(射频识别)是停车场、车辆称重场合、车辆收费场合的必然选择。RFID远距离读卡器是实现这一需求的最佳选择。
该系统的车速不超过80km/h长距离、快速阅读和管理速度。有利于加强对各种车辆的管理，做好安全防范，及时了解车辆的工作，帮助后续的调度和管理。
管理环节
?车辆登记
?日常出入管理
?临时车辆管理
?停车收费
?行车管理
对象
?运输车辆
?办公用车辆
?小区业主车辆
二、系统结构
以停车场管理为例理为例。该方案处于市场前沿，技术含量高。通过收集远程移动目标的非接触式信息，实现车辆的自动识别和自动管理。当应用于停车场收费管理和进出车辆控制时，车主可以通过计算机自动识别持卡人的身份，确定车辆是放行或拦截，为车主的交通和物业管理提供了极大的便利。
系统主要由入口远程读卡器、控制器设备、入口栏杆机、出口远程读卡器、出口栏杆机、收费监控管理中心组成。对于一进一出的系统，其运行演示如下图所示:
图1：RFID停车场管理示意图
整个管理系统由四个部分组成。
(1)、车辆IC卡(电子车牌)
电子标志卡是一种860-928的无源电子射频卡Mhz，内存为256bit，它可以存储各种信息，包括车型、车牌号、车主相关信息等，是一张完美的汽车身份证和信用卡。这个标签可以根据不同的位置包装成不同的形式。如果放在挡风玻璃后面，可以做成透明玻璃标签，车顶或车身侧面的标签可以封成抗金属标签，增强通信效果。
(2)、RFID远程读卡器
RFID远程读卡器是一种集读写器和天线于一体的设备RFID在电子标签之间建立方向性无线通信。它具有很强的抗干扰性和快速识别能力，能适应各种运动车辆的管理。这种远程读写器通常使用外部天线来完成与标志卡的射频通信。例如，上海营信息技术UHF读写器YXU1861是专门为车辆管理开发的射频识别设备，读写距离12米，读写时车辆运动速度120km/h。
(3)微处理器进行通信处理
它解释了标志卡的信息，并将其传输到车道控制器，以获取车辆的相关信息并进行相应的处理。分析车道控制器的数据信息后，可以对标志卡中的数据进行必要的修改。
(4)车道控制器
根据卡上的信息，判断车辆是否有正常通过的权利，也可以判断卡的有效性，启动相应的交通标志或打开大门，或向车主发出必要的警告。
三、系统操作流程

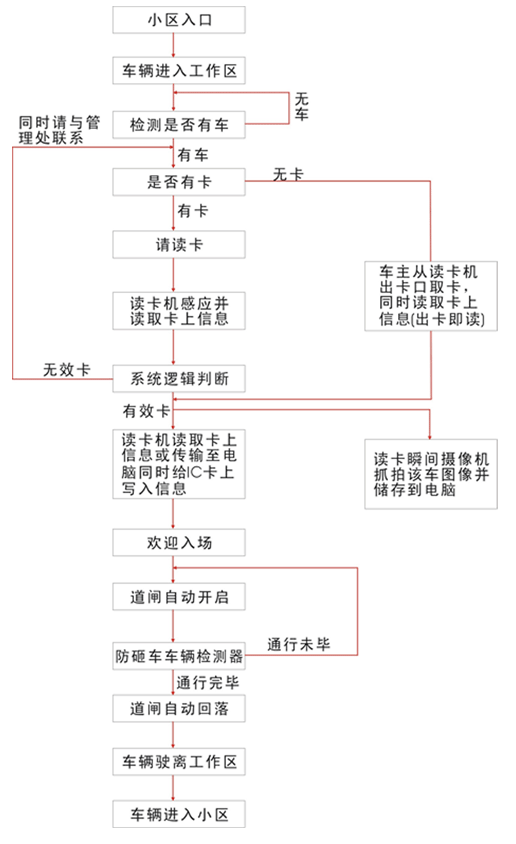

车辆入场流程图：
图2：RFID车辆入场流程

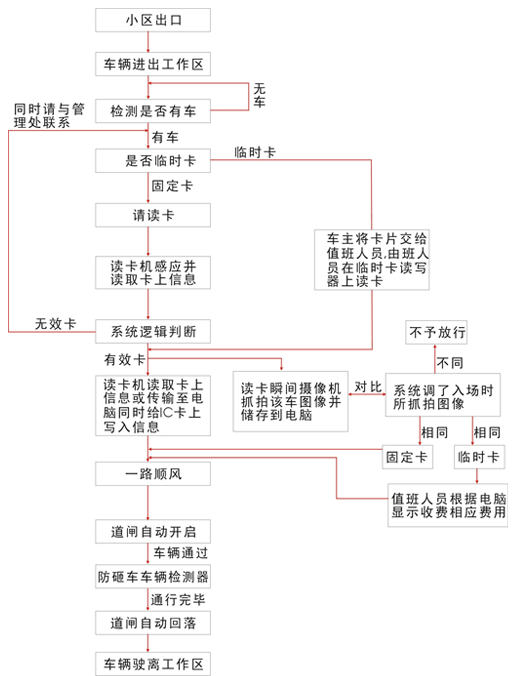

车辆离场操作流程：
图3：RFID车辆出场流程
四、系统的主要功能
1.入场控制功能：
?身份识别：判断前来刷卡的车辆是否有入场权；
?临时发卡:临时停车卡自动发放给临时进入停车场的车辆；发卡方式可以选择有车按钮、无车按钮、电脑卡；自动发放的临时卡读卡方式可以选择有车读卡、无车读卡；发卡机出卡后，必须等到车主把卡拿到手中的大门才能打开。卡发出后20秒内未取走，发卡机会自动将卡收回机箱，避免卡丢失；
?月卡自动识别：车辆进入时远距离读写器(RFIDReader)车上的标签卡自动读取，远程读写器(RFIDReader)将车辆月卡信息传输到后台，自动打开大门，无授权卡不进入现场。整个过程不需要人工干预。
?信息记录：读卡时自动记录入场时间、入场地点、车辆信息、车主身份；
?图像摄取：与开门指令同步摄取入场车辆图像并存储在数据库中，以便出场时进行车辆检查和以后查阅；
?车辆信息识别：车辆信息自动识别（即车辆信息自动识别）RFID编号)，作为车辆进入停车场的唯一识别标志，可供车辆识别和以后查阅；
?满位显示：当停车场停车位停满时，通过LED显示屏提示车辆，禁止按钮卡，但仍保留计算机卡功能，以满足部分特殊车辆和人员的入场要求；
?位置指导：提示和引导进入停车场的车辆在附近开车到有空停车位的区域；在大型停车场准确找到停车位是一项耗时费力的工作，停车位引导功能可以比位置引导功能更准确地解决这个问题；
?信息显示：高亮度LED即使在室外阳光下，显示的信息仍然清晰可见；信息显示采用中英文双语显示，适用于WTO外国车主在环境中不断增加；信息内容简洁明了，可以在不耽误车辆入场时间的情况下给车主明确的提示；
?语音提示：语音提示方便周到；模拟声音清晰美观；插入式数字语音模块方便系统集成升级；存储容量大，满足各种声音提示信息的输出；
?现场监控：现场监控：检查车场各区域的停车情况，检查各停车位的停车情况.
2.出场控制功能
?自动收费：停车时间根据入场时间和出场时间自动计算，应收费用根据停车时间和收费标准自动计算；停车场管理软件可根据需要方便定义并下传到控制器。收费时间可准确到秒，收费金额最小到角；
?月租卡自动识别：车辆进入时远距离读写器(RFIDReader)自动读取车上的标签卡和读写器(RFIDReader)将车辆月卡信息传输到后台，自动打开大门，无授权卡不出现。整个过程不需要人工干预。
?车辆确认：读卡时对比显示车辆信息，确认进出是否相同；
?图像对比：摄取车辆图像并存储，自动调出车辆入口图像对比显示，准确对比确认，增强防盗功能，使事后检查更准确、更容易；
?车辆信息识别:车辆信息自动识别(即自动识别)RFID编号)，作为进入停车场的唯一识别标志，自动与入口时记录的车牌号码进行比较，自动快速确认入口是否相同，可供今后参考；
?临时卡回收：出口控制机除值班收费人员手动回收临时卡外，还可设置吞卡机自动回收临时卡；
?信息显示：高亮度LED即使在室外阳光下，显示屏上的信息仍然清晰可见；信息采用中英文双语显示，适用于WTO外国车主在环境中不断增加；信息内容简洁明了，可以给车主明确的提示，不耽误车辆出场时间；
?语音提示：语音提示方便周到，模拟声音清晰美观，可插入数字语音模块集成升级，存储容量大，满足各种声音提示信息的输出；
?能够准确区分自有车辆、外来车辆和特种车辆。
3.中控管理功能
?IC，ID卡管理：实现IC、ID授权发行、数据变更、挂失/解除挂失、退卡、清空回收等管理；系统能处理的挂失卡最大数量为3万张(即黑名单数量为3万张)；系统最大卡容量为232-1张；
?通用查询功能：可结合一个或多个条件查询车场使用、卡使用、车辆进出等相关信息，并可根据客户要求生成报告或方便其他系统调用的电子报告。
?统计管理：以不同的报表形式提供各种统计数据输出，以报表形式提供任意形式的查询和输出；
?设备监控管理：控制闸门开关停止，控制发卡机出卡；实时检测闸门的工作状态，生动显示，实时检测出卡机的工作状态和存储卡的数量，生动显示，实时检测车辆检测器的工作状态，感应线圈上是否有车辆，生动显示；
?系统设置：通过简单的鼠标点击，可以轻松设置系统，如有/无图像比较系统、数据保留时间、选择授权发卡设备、收费方式、是否满位提示等.
五、系统的主要特点
(1)系统功能齐全丰富
具有自动识别、智能控制、报警提示、信息记录、数据通信、查询、统计、分析等功能；同时具有扩展方便、升级方便的特点。
(2)系统性能稳定可靠
严格的硬件筛选、严格的测试和适当的备份；软件精心设计和调试，冗余容错性能；系统处理速度快，可靠性高，稳定性好，错误率低，数据备份和数据恢复能力强。
(3)实现正常车辆快速通过
使用无线射频识别(RFID)--通过车辆信息自动识别、数据库数据比较、路闸栏杆、交通信号灯自动控制等步骤，实时控制车辆通行，实现车辆20-30km/h速度不停止进出；对于无路闸和交通信号灯控制的系统，进出速度为60km/h以上。
(4)严格监督无卡(外来)车辆
对无卡(外来)车辆的监管一直是RFID车辆管理系统的一个技术难点。通过集成其他系统和技术，实现计算机自动识别监控和警卫（警卫、保安）人员手动操作的有效监控，确保无卡（外部）车辆信息的录取和车辆交通监督。
(5)防止车辆被盗
对院内车辆信息进行数据管理；除图像捕捉设备外，还增加了车载信息RFID卡数据区状态信息；对安全防盗有特殊要求的车辆，使用车辆RFID双卡识别方案与驾驶员携带副卡；根据需要增加控制功能。
(6)操作简单
直观、形象、友好的用户界面；操作步骤简单明了；应用系统提供相应的服务"在线帮助"。
(7)系统数据安全保密
访问权限控制设置在网络级、系统级和数据库级；有能力检查用户的合法身份和使用权限；加密数据。
六、系统主要硬件设备
1、UHF远距离IC卡读写器
本系统采用上海浩斌信息技术有限公司UR它支持5206一体化读写器ISO18000-6B、EPCC1G2(6C)协议的电子标签、读写器和天线的集成设计确保了其低成本、高稳定性、先进的微芯片、超高频识别、低功率和高速数据处理，可广泛应用于各种要求读写距离长、读写速度快、性能要求高、稳定的项目。
RFID特性
支持协议：ISO18000-6B、EPC CLASS1 G2标准电子标签；
工作频率：902~928MHz(可根据不同国家或地区的要求进行调整)；
输出功率：达到30dBm(可调);
读取距离：0~7米*
以广谱跳频(FHSS)或定频发射工作；
支持各种工作模式，如自动化、交互响应和触发；
低功耗设计，单+9V电源供电;
支持RS232、RS485、韦根、RJ45等用户界面；
*有效距离与协议格式、外部天线、电子标签和工作环境有关。
接口参数
DB9针接口：红：+9V;黑：GND;黄：韦根DATA0;蓝：韦根DATA1;棕：GND;紫：RS485 R+;橙：RS485 R-;白：RS232 RXD;绿：RS232 TXD;灰：外部触发(TTL电平);
网络接口：10M/100M自适应以太网。
开发参数
指令集：提供C语言指令集；
Demo：提供C# delphi 演示软件和源代码；
Dll库：提供C# VB 库及库说明；
固件升级：支持个性化固件开发定制升级；
手机操作:支持手机现场设备检查诊断(选择)。
射频参数
接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B;
工作频率：860~868MHz/902～928MHz(可根据不同国家或地区的要求进行调整)；
输出功率：0-30 dbm;
输出功率精度：+/- 1dB;
接收灵敏度：< -85 dBm。
读取参数
内置天线；内置8dbi极化天线；
标签盘点峰值；峰值标签查询速度>50张;
读取距离；0-7米 参数和性能因标签和天线而异。
物理特性
尺寸：235mm×235mm×45mm
重量：900g
工作湿度：< 95% @ 25 °C 无凝露
工作温度：20 °C - + 55 °C
存储温度：20 °C - + 85 °C
2.汽车专用车辆IC卡
本系统采用上海浩斌信息技术有限公司UT2867超高频车辆IC卡，采用独特的标签天线设计，性能优异，可远程阅读多标签，广泛应用于车辆管理、称重管理、物联网培训、会员管理、物流、仓储、产品标识、商品防伪、身份识别等领域。
RFID特性
频率：920~925MHz(可根据不同国家的频率要求生产)
协议：UHF EPC GlobalClass1 Gen2,ISO18000-6C
芯片类型：Alien/Higgs3
TID 64bits
EPC：96bits(可占用用户区，将EPC扩展到496bits)
用户区：512bits
保留区：32bits
工作距离：
读取距离(手持机)手持读取距离:4.0m手持机最大功率30dBm;
读取距离(固定式)m以上固定读写器最大功率:30dBm;
芯片允许读写次数：1000000cycle
类型:无源(可读写)
物理特性
尺寸：86*54*0.8mm
表面材料：塑料木制品等非金属表面；
标签基材：PVC+铝蚀刻inaly;
产品颜色:白色(个性印刷)LOGO，打印一维、二维条码和序列号；
读取应用温度：-10~45；
储存温度范围：-25~60℃;
重量：5g;
