人员/车辆门禁通道 示意图
使用人员/车辆门禁通道系统，只要人员和车辆配备相关电子标签，就可以实现进出人员和车辆的分流，确保一定的进出安全。当人员携带人员卡（即电子标签），靠近人员访问控制通道，即三辊门时，内置读卡器可以及时读取卡信息，并提交后台验证。如果运行通过，发送命令给三辊门，打开放行，否则不会改变。对于车辆门禁系统，还需要为每辆车配置车辆卡。当车辆通过交通区域时，它会触发读卡，也会触发一些感觉。当读卡和触发时，系统将确定车辆允许通行，然后打开大门放行。单读卡或单感触发，系统统一认为不允许通过。
人员/车辆门禁通道 原理图
3.6 气体监测系统
气体监测系统是公司隧道应用的重要扩展功能，主要测量气象参数、气体浓度、风速、风量等参数。由于气体隧道运行的风险和特殊情况下的不可预测性，我们组织人员开发了该安全监控系统，可以准确检测隧道内气体的浓度。一旦气体浓度超过设定的含量值，系统将自动报警并切断隧道内的电源！防止瓦斯浓度过高造成的灾害持续发生，最大限度地避免人员伤害和财产损失。
该系统设计的基本要求是在瓦斯隧道施工过程中建立一个由自动监控和人工监控系统组成的特殊瓦斯检测团队系统，作为施工过程管理，由现场施工负责人负责。在开挖表面需要气体监测的地方，安装相应的气体监测装置，使用气体探测器监测该区域的气体，及时通知背景实时气体浓度消息，及时预防和安全预警，确保隧道工作更正常、更安全。
瓦斯监测原理图
3.7 LED显示系统
将LED大屏幕安装在施工入口附近，最好靠近门房或值班室，实时显示地铁施工人员的信息，使管理先进透明。显示的内容包括：标签号、姓名、时间、总数等，使领导和监理人员不需要下隧道，也不需要检查监控室的计算机，及时了解隧道施工人员。有了该LED大屏幕显示系统不仅能形象、直观、清晰地反映洞内各区域施工人员的信息。此外，在现场会议上，各种欢迎标语和宣传标语也可以显示在大屏幕上；平时可以通过大屏幕提醒施工人员注意施工安全，在高温、霜冻等恶劣天气及时提示温暖。这些都能充分体现隧道建设项目部管理的人性化、现代化、科学化。

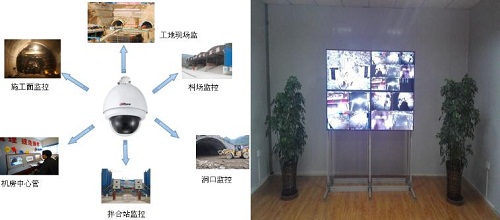

在实际隧道中，摄像头通常安装在手掌表面和洞口附近，实时显示监控区域，使管理者能够更直接地了解现场情况。
系统组成：服务器、摄像头、视频服务器、传输数据接口转换器、通信部分
服务器：监控平台终端显示系统返回的信息，通过平台软件控制各监控点的摄像头，并提供视频、播放视频、云平台控制等功能。
相机：前期监控设备，实时采集信号。提供云台设备，实现摄像角度的变化，提供全方位的立体监控。
视频服务器：将声音图像的模拟信号转换为数字信号进行传输，并通过通信线回传到监控平台。
传输数据接口转换器：包括一些信号转换器，主要实现信号转换，使系统能够更好地接收和处理数据。
通信传输：主要有一些RVVP由电缆和网线组成，实现视频信号的及时传输。
