1概述
1.1系统背景
随着国民经济的快速发展，我国隧道建设日新月异。由于城市地铁、铁路隧道和公路隧道改善了路线技术指标，缩短了距离和驾驶时间，提高了运行效率，国家不断加强隧道建设；但隧道建设成本高，运行管理相对复杂，非常重视隧道建设，不敢掉以轻心。
目前，远程信息管理系统往往只管理行政和技术文件，无法实时获取施工信息，更不用说全面、及时、准确地掌握施工现场和施工人员的信息，导致许多事故。为此，各级政府高度重视工程建设安全生产问题，并采取一系列措施不断加强安全生产。如何改变隧道施工过程中安全监督落后的管理模式，实现管理的现代化、信息化和智能化，已成为管理者研究的重要课题。
因此，实现灾害预防、事故救援、信息管理等先进的管理手段，将是隧道安全建设的必然选择。深圳市智航源科技有限公司提出了上述情况“隧道人员考勤定位系统解决方案”，为隧道安全建设提供了新的安全管理理念和强有力的保障。
1.2系统简介
隧道人员考勤定位系统是集隧道施工人员考勤、区域定位、安全预警、灾后急救、日常管理等功能于一体的隧道施工现场监测系统。使管理人员能够随时掌握施工现场人员、设备的分布和各人员、设备的运动轨迹，便于更合理的调度管理和安全监控管理。事故发生时，救援人员可以快速了解系统提供的数据和图形，及时采取相应的救援措施，提高应急救援工作的效率。这一科技成果的实现，将隧道建设的安全生产和日常管理提升到了一个新的水平。
隧道人员考勤定位系统不仅可以简单地实现考勤或定位，还可以同时实现考勤和定位。
2系统组成
2.1系统构成
产品清单
序号 产品名称及型号 规格 备注
1 LZRF257A读写器
2 LZRF2407B有源RFID电子标签(卡状) 86mm × 54mm 卡片上有“紧急”按钮
3 LZCON300分站/主站
4 红色LED显示屏 2000mm × 1200mm
5 发卡软件
6 采集软件
7 管理软件(IE版)
8
2.2 工作原理
2.2.1有源RFID电子标签
施工人员或工作人员随身携带，一般安装在施工人员的皮带或安全帽上。进出隧道时，可采集标签，完成考勤定位功能。
施工人员或工作人员遇到事故时，可按下“紧急”将按钮发送到信息中心。
2.2.2LZRF257A读写器
用于收集标签信息。RS485总线与分站或主站通信。
2.2.3LZCON300分站/主站
接收读写器的数据。并分析数据。通过以太网与服务器通信。
2.2.4LED显示屏：

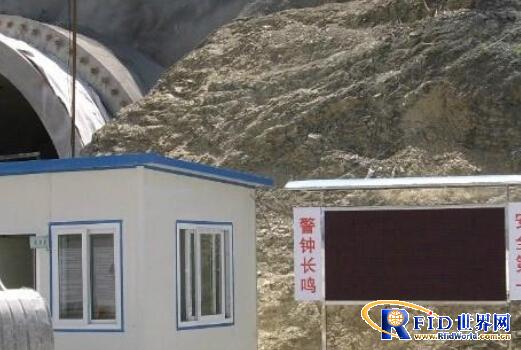

安装在隧道入口附近，显示施工人员的信息，使管理先进透明。显示的内容包括：标签号、姓名、时间、总数（屏幕尺寸2M*1.2M，屏幕也可以选择较大的)。
2.2.5其他事项
(1)读卡器的数量和安装方法根据隧道现场的实际情况确定，双方协商解决。
(2)软件功能:根据客户要求开发系统软件的功能。请在软件开发前与我们的软件开发人员沟通。
3系统特点
3.1卓越的性能
高识别可靠性：100%的前端识别率，只要施工人员正确佩戴2.4G附近的读卡器可以读取有源射频卡(除非坏了)。
距离远(0-100米):隧道内可达500米M在此范围内，标签卡发出的信息将被读取。
防冲突性极高：每个检测点最多可同时识别500名施工人员的信息。
识别稳定性高(误码率小于10万分之一)，真正达到无误码、无漏卡。
快速识别速度：最快识别速度为200公里/小时，即动态标签卡。
双向报警功能：施工人员可通过标签按钮呼叫监控中心；监控中心也可以向标签发送信息。（双向卡功能，单向卡无此功能）
3.应用方便广泛
根据隧道现有网络条件，可提供光纤、以太网、通信电缆等隧道内外传输方式，适应性强，对现场环境要求低，避免了单一传输方式造成的实施问题和瓶颈。
3.安全性高，稳定性高
防爆、防尘、防水性能安全
抗干扰性高，对隧道干扰源及周围环境无特殊要求，环境适应性强
内部电路高度集成，设备故障率最小化，运行可靠
安全使用有源识别卡，无电磁污染，免维护
3.操作简单方便
软件全中文菜单，操作界面好
无线监便快捷
识别卡内置电池，功耗超低，无需外部矿灯电源，无需充电
双向卡可以更换电池
3.5.丰富的查询和报告功能
查询和报输出，打印功能简单易操作
可查询施工人员、部门、干部的考勤信息
可查询施工人员的运动轨迹
可按要求输出各种信息报表(如:隧道时间报表、个人出勤日报表、施工人出勤月报表、部门出勤月报表等。
无需到达现场，就可以在任何可以上网的电脑上远程查看隧道的实时情况。(网络版软件功能)
你可以随时知道洞里现在有多少人，这些人是谁，同时也可以显示出来LED在显示屏上，具体显示的内容应根据显示屏的大小来确定
4系统功能
4.1考勤管理功能
施工人员在任何时候都可以通过读卡器记录。
可添加、修改和查询施工人员、干部和部门的信息。
员工考勤查询：可根据部门和各种指定条件查询人员出勤情况，如编号、姓名、班次、工种、部门等。；可根据任何条件自动排序；
干部考勤查询:查询显示当天所有干部的出勤情况；
可按用户要求输出报表
4.2定位管理功能
可随时查询并显示某一区域人员和设备的身份、数量和分布。
查询一个或多个人员和设备的实际位置和活动轨迹。
记录相关人员和设备在任何地方的到达/离开时间和总工作时间等一系列信息，督促和落实重要检查人员（如安全检查人员）是否按时、到位进行现场检查，或检测和处理各种数据，从根本上杜绝人为因素造成的相关事故。
4.设置报警功能
4.3.1外来人员报警功能
当外来人员或无卡施工人员单独进入隧道时，系统会自动报警。但是，当与携带卡的人一起进入时，系统不会报警。
4.3.2区域报警功能
在特定区域设置报警功能，并为标签卡设置权限。例如，在隧道内爆破时，将爆破操作面设置为警示区。如果非授权人员和设备进入警示区，系统将自动报警，显示进入警示区的人员和设备的身份，并及时采取相应措施，在爆破后解除报警设置。
4.3.3查询统计
施工人员查询：可定制组合条件，查询施工人员当前区域、停留时间、班长进入隧道的相关情况。
工人分布查询：查询隧道各区域施工人员的分布，使管理人员能够轻松了解特定区域的工作人数。点击相应区域获取详细信息。
未到达区域查询：用于检查和评估相关负责人的跟踪情况，查询特殊工种是否已到达其工作范围的所有区域。单击相关状态以获取到达人员和工作的详细记录。
施工人数统计：进出隧道的施工人数可根据日期统计。
区域人数统计：可任意设置和管理相关施工区域，自动统计区域人数。
4.3.4灾后急救信息
一旦发生安全事故，控制主机可以立即显示事故现场的人员数量、人员信息、人员位置等信息，大大提高了救援效率和救援效果。
4.3.5信息网络功能
通过建立WEB服务器可以通过浏览网页来共享信息。客户端不需要添加任何软件.(要求监控室电脑上网)
4.3.6其它功能
如果上述功能不能满足您的要求，我们可以为您定制功能。
5设备介绍
5.1LZRF257A读写器
5.1.1一般性能
工作温度：-25 ~70℃;
储存温度：-40 ~85℃;
工作湿度：小于95%；
工作电压：DC 7.5-12V，配带电源适配器供电；
工作电流：小于1000mA;
重量：2.5kg;
外形尺寸：320mm×200mm×100mm;
包装尺寸：350mm×220mm×130mm;
5.2天线指标
频率范围：2400-2500MHz
带宽：100MHz
增益：16dBi
水平波瓣宽度：75°
垂直波瓣宽度：55°
前后比：≥18dB
驻波比：≤1.5
输入阻抗：50欧姆
极化：线极化
5.2.技术指标及其功能
载波频率：2400-2500MHz;
发射频率：单载波；
发射载波功率：<=0dBm;
通讯接口： RS485;
RS可设置485通信速率：1200、2400、4800、9600(默认)；
通信方式：主动与被动结合；
碰撞能力：防碰撞能力强，能同时读取卡的数量>2000张;
读取距离:内部可调(通过软件调节)；
内部采用多缓存技术(可同时读取256个标签的缓冲能力)；
读取标签：JAVS2型只读有源电子标签；
防雷措施；
RS485总线采用光隔离技术；
5.2.2主要技术指标
标签识别精度：大于99.999%；
5.3 LZRF2407有源RFID电子标签
5.3.1一般性能
工作温度：-25 ~70℃
储存温度：-40 ~85℃
工作湿度：小于95%
外形尺寸：55*86*7
工作电压：3V(按钮电池供电)；
静态(待机)工作电流: < 1uA;
最大工作电流：<15mA;
5.3.2技术指标及其功能
工作频率：2.4GHz-2.5GHz(出厂设置)；
工作方式：主动；
发射功率：小于1mW(0dBm)(出厂设置)；
阅读方法：只读性；
读取距离：0-100米； 0-50米;0-25米; 0-10米；(出厂设置)
写距离：<20米;
防水：防水；
工作年限:5年(理论值)；
工作电压：3V(两节600mAh按钮电池并联)；
查询时间：0.25 – 0.375s; 0.5 – 0.75s; 1.0 – 1.5s; 2 – 3s; (出厂设置)
碰撞能力：防碰撞能力强，能同时读取卡的数量>2000张;
具有电量指示功能；
数据具有加密功能；
6质量保证体系
6.1工程质量体系
作为同行业的知名公司，我公司离不开公司对产品和工程质量的重视。在长期的工作实践中，公司严格执行行业标准和规范。通过不断的实践探索和总结经验教训，形成了一套完整的方法和技能，具有丰富的标准化设置 计算，施工经验。
6.工程设计程序
6.2.工程技术设计
工程技术设计必须符合任务书(或协议)和合同的要求。
为了实施对设计质量的可靠监控，必须对工程设计进行分级、分阶段的设计质量评价。
工程设计图纸实行校对、审核、批准三级审核制度、工艺质量签约制度、标准化检验制度，确保设计图纸、工艺文件和技术文件完整、准确、协调 统一清晰。
6.2.2.工程施工图设计
进入施工安装设计前，必须了解用户提供的相关结构图， 根据实际情况和任务书要求，对现场情况进行详细调查，合理安排监控点和探测 设备布置点，保证其效果和可靠性。
根据系统设计原理图和据系统设计原理图和所选设备进行桌面联试，掌握端口特性和系统在线，制作管道表。管道表应具有编号和型号 端口连接器的规格、长度和型号。
设计图纸应参照相关的安装和施工规范，并附上必要的方案说明。
6.3.工程施工安装程序
6.3.施工安装前的准备工作
必须完成施工、安装设计图纸和必要的技术文件。
人员组织、现场理解，熟悉图纸和材料，设计人员彻底披露。现场人员应具备电气专业施工、安装技能和知识，必须通过专业培训，通过相关机关考试，持证上岗，确保各自岗位的工程质量，完成各自的任务。同时，现场人员应对用户负责，保守系统秘密（如密码、密码等），并将知密人员限制在最小范围内。
管道埋设和管道布线应符合国家现行的《电气设备安装工程施工及检验》 规范和综合布线规范的规定。设计图纸、设备型号变更的，必须经贵方和主管单位批准。
阅读器的安装应符合设计图纸和产品使用说明书的要求。
系统接地：从中心室到接地体的工作接地应穿透坚固的保护套，工作接地必须与保护接地分开。
