基于Zigbee技术的井下人员设备管理系统

近年来,矿山事故时有发生。如何加强安全生产预防措施,如何正确处理安全与生产、安全与效益的关系,如何准确、实时、快速地履行煤矿安全监测职能,确保救援和安全救援的高效运行,摆在各级国家主管部门和领导面前。同时,如何改变矿井企业落后地下人员的管理模式,如何实现管理的现代化和信息化也成为所有矿井企业关注的问题。上海奥林信息技术有限公司认为,建立以灾害预防、事故援助和电子信息管理为主要目标的信息化和智能化建设势在必行。

井下人员管理中上述方案的基本功能包括:

一、通过基础ZigBee实时显示和查询地下技术:
任何时候井下或某个地方到底有多少人,这些人都是谁。
2.每个人在井下任何时候的活动轨迹。
3.查询一个或多个人员的实际位置,方便调度中心快速正确地联系人员。
4.查询相关人员在任何地方的到达/离开时间、总工作时间等一系列信息,督促和落实重要检查人员是否按时、到位测试和处理各种数据,从根本上杜绝人为因素造成的相关事故。
5.可实现多点共享,多个领导同时在不同地点查看;

二、井下人员随时在坑内实时动态分布,根据井下实际地理情况制作相应的动态图,使井下情况一目了然;

三、自动统计各类人员下井报告如下:
1理所需的依据,如生产人员的下井时间报表、出勤月报表、加班报表、请假或缺勤报表等,并可生成工资报表等。
2.制定和统计管理人员的检查报告等。
3.其他人员,如参观人员是否按要求到指定区域等。

四、一旦发生各种事故,马上就能找出有多少人遇险,遇险人在哪里?他们是谁?

五、采用移动识别装置,更准确、快速地识别遇险人员的具体位置,提高抢险效率和救援效果。

实现设备管理的功能包括:
1、车辆等重要设备的具体实时位置
二、计算每辆矿车每天的运输次数和出入频率,便于管理。

系统介绍

1. 系统特点


◆ 高度自动化
◆ 先进的网络通信系统
◆ 基于ZigBee实时信息显示和查询系统
◆ 完善的数据分析系统
◆ 在恶劣环境下24小时正常工作是安全可靠的
◆ 防冲突性极高,采用多种防冲突方案,可同时识别200多个标志。
◆ 安装方便,设计一体化。
◆ 智能化、身份识别卡与收发器之间可实现双向高速数据交换,使应用灵活,保证数据安全。
◆ 适应矿井工作环境(-20℃-65℃),防水,防冲击。
◆ 超低功耗,更健康,更安全。
◆ 全球开放的ISM无需申请和支付微波频段。
◆ 高抗干扰性,对现场各种干扰源无特殊要求。

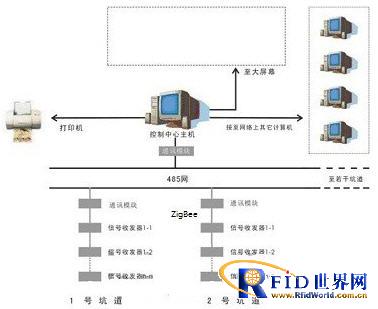

2.系统工作原理

首先,将几个信号收发器放置在地下的每个隧道和所有人员可能通过的通道中。具体数量和位置取决于现场实际情况和功能要求。ZigBee地面控制中心的自主网络技术和计算机网络。

同时,每个下井人员都佩戴一张身份证。下井人员进入地下后,只要通过或靠近放置在坑内的任何信号收发器,信号收发器就会立即感知信号,并立即上传到控制中心的计算机上。计算机可以立即判断具体信息(如:谁,在哪里,具体时间),并在控制中心的大屏幕或计算机显示屏上显示并备份,管理者也可以根据大屏幕或计算机上的分布示意图点击地下某个位置,计算机会统计并显示该区域的人员情况。同时,控制中心的计算机会根据一段时间的人员访问信息,整理出各种出勤报告(如出勤率、总出勤时间、迟到/早退记录、未出勤时间等)。同时,控制中心的计算机会根据一段时间的人员访问信息,整理出各种出勤报告(如出勤率、总出勤时间、迟到/早退记录、未出勤时间等)。

此外,一旦地下发生事故,事故现场的人员可以根据计算机上的人员分布信息立即找到,然后使用特殊的探测器进一步确定事故现场的人员位置,以帮助救援人员以准确、快速的方式救援被困人员。矿车和其他设备的管理原理大致相同。
