一、设计理念
全国各地的采油厂都进行了不同程度的油井监测试点工作。全国10万口以上的油井不超过1万口,不足总数的10%。油井远程测控系统主要通过实时检测井口参数,通过轮询响应的通信方式,将检测到的油井状态无线传输给采油厂实时数据库服务器C/S或B/S模式,使生产管理各部门及时掌握油井工作状态,缩短油井故障处理时间,提高开井率,增加原油产量,提高工作效率。远程油井测控系统可以减少工人的劳动强度,提高设备监控和采油数据的实时性甚至准确性。并能及时发现抽油机、电泵出现故障,得到有效的监控、预防和控制。
二、系统组成
井口远程测控系统主要由井口监控终端和监控中心计算机系统组成。其功能是通过实时检测井口参数,通过GPRS无线传输给采油厂实时数据库服务器,使生产管理各部门能够及时掌握油井工作状态,缩短油井故障处理时间,提高开口率,增加原油产量,提高工作效率,为抽油机井的精细管理提供新的手段。
监控中心:主要硬件:服务器、无线路由器等。
主要软件:操作系统软件、数据库软件、油井实时监控管理系统软件
通信网络:中国移动公司GPRS/CDMA无线网络。
测控终端:GPRS/CDMA无线RTU、GPRS/CDMA电池供电示功仪。
测量设备:拉力传感器、角位移传感器、温度传感器、压力传感器、三相电压变送器、三相电流变送器等。
三、系统功能
(1)终端可采集抽油机三相电压、电流、有功功率、功率因数、日用电量、累计电量、井口回压、井口温度、停机等参数,并进行相应的数据处理和存储。GPRS/CDMA/GSM将方式传递到中心主站。
(2)对抽油机井停机、参数越限、抽油杆断裂、抽油杆卡死等异常情况给出报警信息。
(3)具有数据断电保护功能,可长期保存设定参数和历史数据。远程控制抽油机负荷超限停机,定期启动控制。
(4)监控终端的参数配置和超限值设置远程实现。
(5)自动记录抽油机的工作流程,累计启停时间,保存历史信息。
(6)具有静态数据浏览和编辑功能:包括抽油机型号、配置电机型号、油井号、冲程、线路名称、范围、报警上下限、油井状况等数据,可添加新油井、删除生产油井、修改作业井的基本数据。
(7)具有示功图、电流图(或功率图)、电流、电压、温度、压力等参数的实时趋势和历史趋势监测功能,便于长期了解参数变化,便于快速分析。
(8)引入GIS地理信息管理系统能直观地反映整个油井的工作状态。可根据用户需要进行防护设计

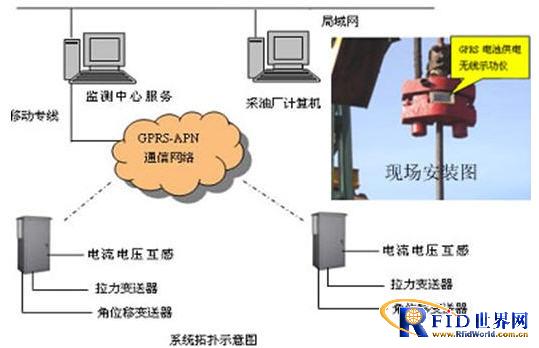

四、系统拓扑图
