第一章 提出基站无线门禁方案
由于移动、中国联通等通信基站建设的特殊性，基站的位置分布更加复杂，在我国，地形变化，应该需要城市农村、山地平原可能成为基站，一般无人值守，盗窃现象日益猖獗，使基站室外、室内设备面临盗窃风险，容易导致基站正常工作，造成不可估量的损失。因此，智能门禁管理的需求日益迫切，由于网络布线的局限性，传统的门禁方案不再适用，无线门禁解决方案应运而生。
说到无线门禁，人们可能会有认知误解，认为无线是指读卡器、控制器、电控锁、出门按钮和门磁之间没有连接，这是不正确的。仅就电控锁供电而言，电源必须有线连接。此外，上述设备均安装在门附近，相互连接非常简单，无需使用无线。本方案所述的无线门禁技术是指门禁控制器与上位管理计算机的网络组合。通常，门禁系统的网络是有线的RS-485/422总线，使用新产品TCP/IP网络连接，这两种方法在基站门禁管理应用中明显有局限性，RS-485总线通信距离不够远，TCP/IP网络布线投资巨大；目前我们提出的无线门禁系统是将各门禁控制器与上级管理计算机无线连接，形成一个现成的无线门禁网络GSM通信网络，通过短信传输数据，有手机信号的地方可以联网通信。
第二章 系统概述、设计原则和功能特征
一、系统概述 Kingkang系列门禁管理产品采用最先进的数字电子技术、识别技术、无线通信技术和网络技术，集智能识别、计算机网络管理和数字监控于一体，将门禁管理推向新世界。在本方案系统中，我们将使用射频卡门禁机集中管理和分散各通道（主要是基站门）的进出管理。我们可以将感应卡作为基站维护人员和检查人员进出移动通信基站的凭证，通过计算机生成移动基站门禁通道的安全记录报告，通过接入环境检测设备实时传输报警信息，确保基站的稳定运行。
二、设计原则
基站门禁系统的设计应遵循以下原则：
系统的实用性
基站门禁系统的内容应满足实际需要， 建立系统或改造方便，使用方便；软件操作简单易用，数据保存移植方便。
系统的稳定性
由于基站访问控制系统是一个连续的长期工作系统，基站的安全稳定运行与人们的生活密切相关，因此系统的稳定性尤为重要。该系统需要在市场上有一年以上的成功应用经验，并有相应的客户基础和客户服务系统。在通信方面，该系统基于无线网络GSM有手机信号的移动通信网络可以保证通信的稳定性。
系统安全性
所有设备及配件在基站门禁系统中安全可靠运行， 还应符合中国或国际安全标准， 并能在非理想的环境中有效工作。实时监控功能强，联动功能强，充分保证使用环境的安全。
可扩展系统
随着门禁系统技术的不断发展， 用户需求也在变化， 因此，基站门禁系统的设计和实施也考虑到了未来可扩展的实际需要， 也可以灵活增减或更新各种子系统， 满足不同时期的需要， 长期保持领先地位， 成为实际应用的典范。在系统设计中，合理配置所需的功能，可以改变。即使在项目完成后，这种配置的改变也是可能和方便的。系统软件根据开发商满足不同历史时期市场的需求进行升级和改进，并免费升级相应的应用客户。同时，可扩展为考勤系统、巡逻管理系统等一卡通工程。
易于维护系统
在运行过程中，基站门禁系统的维护应尽可能简单易行。系统的运行可以真正开电， 插入可以操作的程度。而且在维护过程中不需要使用太多的专用维护工具。从计算机配置到系统配置，前端设备的配置充分考虑了系统的可靠性，并进行了相应的认证.在实现系统故障率最低的同时，我们还考虑确保数据的方便保存和快速恢复，即使出现意想不到的问题，并在紧急情况下快速打开通道.由于部分设备的维护，整个系统的维护是在线的，停止所有设备的正常运行.
总之，该系统可以更方便、更安全、更可靠地适用于基站的管理和监控。
三、主要设计依据规范 1. 国际综合布线标准 ISO/IEC11801
2.《民用建筑电气设计规范》JGJ/T 16-92
3.《中华人民共和国安全防范行业标准》 GA/T74-94
4.《中华人民共和国公共安全行业标准》 GA/T70-94
5.监控系统工程技术规范 GB/50198-94
第三章 无线基站门禁系统的结构和配置
一、系统的功能和特点 除通道控制管理功能外，无线基站门禁系统还增加了环境监测和设备联动功能，是无人值守基站、机房的最佳选择：
1、可提高基站维护效率，管理更加规范有效，实时监控事件，减轻维护管理人员负担。
2.感应卡可以取代所有基站门钥匙，消除钥匙管理的混乱；此外，一张卡可以有不同的通行权限，可以用授权卡进入其职责范围内的基站。所有进出情况均记录在计算机中，便于查询具体事件的发生时间并履行职责。
3.如果员工的感应卡丢失，可以在系统中立即挂失并删除授权，这样即使其他人发现感应卡，也不能进入基站进行损坏，这比普通机械锁方便得多。为了安全起见，您不必更换锁，并为每个人重新配置钥匙。对于辞职或开除或离开的人员，感应卡可以回收和使用，也可以删除授权。因为感应卡不能复制，所以不必担心离开后的人员进入基站。
4.采用先进的国际内部加密协议，外人无法通过机械或其他高科技方法打开电锁进入您的场所。
5.在特殊情况下，软件可以强制操作，软件功能可以强制门关闭，即使授权持卡人无法进入，系统也可以通过软件恢复正常。
6、基于Windows全中文操作系统界面友好，操作方便简单。普通文员可以胜任相应的管理软件操作，更不用说运营商的专业技术人员了。
7.系统具有良好的可扩展性，具有无线网络和有线网络功能。您可以随时以低成本升级新的控制门。
8、建议采用原装全天候读卡器，防水防静电，保证系统稳定运行。系统运行时无需连接专用计算机，停电时系统信息不丢失，可配备UPS后备电源，保持系统的正常运行。优质的产品和完善的售后服务体系可以避免您的后顾之忧。
9、环境监测和设备联动功能可以随时监测基站的环境状况，并通过连接设备即时响应，并将报警信息上传到管理中心的计算机和报警管理手机，以确保基站的安全稳定运行。
二是功能管理结构模式 基站无线门禁的基本功能与普通门禁没有太大区别，有多种构成模式，具体如下：
模式1：单向感应 (入门读卡器+控制器+出门按钮+电锁)
用户在门外显示授权的感应卡。读卡器确认合法身份后，控制器驱动打开电锁释放，并记录进门时间。按下开门按钮，打开电锁，直接外出。所有操作都通过短信实时上传到管理中心的计算机。
这种模式安全水平低，出门记录对应不了人。
模式2:双向感应式(入门读卡器+控制器+出门读卡器+电锁)
用户在门外出示授权的感应卡。读卡器确认身份后，控制器驱动打开电锁释放，并记录进入时间。当用户离开控制室时，他们还应在门内显示授权的感应卡。读卡器确认身份后，控制器驱动打开电锁释放，并记录外出时间。
安全水平高，不仅能有效防止外人非法进入，还能查询最后一个离开的人和时间，便于落实责任提供证据。
模式3:卡+密码(进门带键盘读卡器+控制器+出门读卡器+电锁)
刷完授权卡后，用户必须输入正确的密码才能打开门。密码是个性化密码，即一人一密码。这样做的优点是安全性更高。即使卡丢了，人们也无法进入，需要输入正确的密码。
这样不仅要验证卡，还要验证密码。只有两个验证都有效，才能通过验证。
模式4:多卡开门方式(入门读卡器+控制器+出门读卡器+电锁)
进入基站需要多张授权卡(2-6张可选)，感应刷卡识别有效后方可进入；
对于具有中枢设备的重要基站，这种方法安全性最高，但至少需要两人同行实施。
模式5：远程遥控开门
通过管理中心软件远程开门或通过管理手机发送指令远程开门，助开门作用。
三、基站无线门禁的基本部分 1.无线门禁控制器：
无线门禁控制器GM-1800由稳定的开关电源、控制板和短信收发模块组成；控制板可连接2个读卡器、8个开关量输入、8个继电器输出、4个AD输入接口；短信收发模块负责与安装在管理中心计算机上的无线综合管理软件通信。
2.无线门禁综合管理软件：
对所有单元进行中央管理和监控，并进行相应的时钟、授权、环境监控、信息统计等管理。
3.管理中心计算机短信收发模块
负责与各种无线门禁控制的通信是短信发送接收终端。理论上，每个短信收发模块都可以与N个无线门禁控制器的手机号码通信。但考虑到实际应用操作和系统稳定性，建议每个短信收发模块管理50个以内的无线门禁控制器；每台管理计算机可以连接多个短信收发模块。
4．手机SIM卡
每个无线门禁控制器都需要一部手机SIM管理中心的短信收发模块也需要手机SIM卡。
5．管理手机
系统可设置除管理中心短信收发模块所有管理手机卡号外的另外四个手机号作为管理手机。作为重要负责人，可以立即收到无线门禁控制器发出的报警信息，并发送相关指令直接操作无线门禁控制器。
6．感应卡：
感应卡有多种形状，可以随意选择，卡芯片上写着32个不重复的代码。
7．读卡器：
读卡器是读取感应卡的控制部分。有无线电发射天线。当感应卡接近时，可以接收卡发送的代码。读卡器分析确认是有效卡后，将代码传输到控制部分。
注：指纹采集仪可用于重要通道，安全性更高。
8．电锁：
控制器发送开门信号后，电锁可以自动打开，而不是机械锁。
9．门磁：
接触检测器用于检测门的开关状态，以确定门是否有效或批准，然后由控制器触发报警信号。
10.开门按钮：
出门可以设置为按钮出门。
11．电源：
提供系统运行电源和电锁执行结构的电源供应，电源可以连接到备用电池，以确保系统在停电期间控制器可提供主要电源12V电源中断报警。
12、其他
无线门禁控制器具有连接环境监测设备的功能。联动报警参数可联动报警参数，实时传输相关信息。

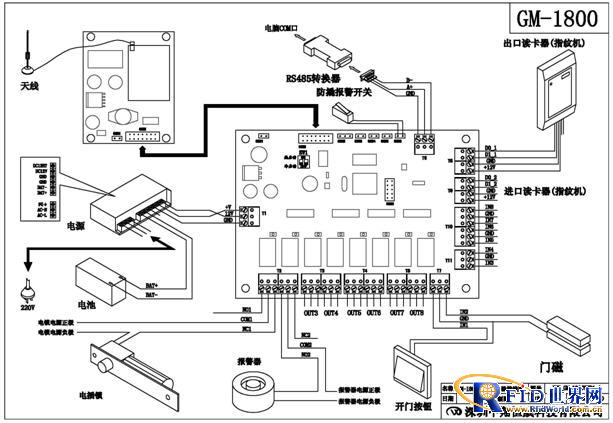

四、系统连线图
