基于RFID识别技术的汽车智能称重系统

    1.行业背景和应用需求

    1.行业背景

    智能汽车称重管理系统已成为许多企业信息管理的重要组成部分,形成了一种高效、准确、快速、防作弊的新型称重管理模式。以下是电厂应用程序的基本框架。

    所谓汽车智能称重管理系统,就是在原有的汽车称重管理系统上附加使用远距离RFID该技术实现了对称重车辆的自动识别功能,并将自动采集的称重车辆信息合并到称重管理系统中。智能称重管理系统应用于电厂,通过自动识别和准确测量,有效防止电厂人为欺诈造成的经济损失。此外,系统实施后,劳动强度和人工称重失误率大大降低,燃料管理过程透明度提高,电厂信息化进程得到推广。

    2.应用需求

    煤场自动测量系统旨在采集汽车作为运输工具的自动测量、称重和回皮(空车)数据,以确保原始数据采集的准确性。通过实现自动测量,可以大大缩短各操作环节的操作时间,提高计量系统的接卸能力,改善计量人员和汽车司机的工作环境,降低劳动强度。

    二、项目实施目标

    项目实施分为两个阶段。第一阶段是现有系统的改造,第二阶段是无人值守操作。煤场自动测量系统主要包括以下六个部分:

    (1)运输车辆队列管理。车辆队列管理主要完成运输车辆排队,杜绝车辆插队,改善车辆运输秩序。
    (2)采样。采样完成进场煤采样(采样煤用于煤质分析)。
    (3)称重。称重主要用于测量进煤车辆的毛重。
    (4)回皮。回皮主要用于测量车辆空重,最后计算净重。
    (5)实时监控。实时监控主要完成取样、称重、回皮过程的实时监控,及时了解取样、称重、回皮车辆的情况,及时处理。
    (6)监控管理系统。监控管理系统主要完成系统基本信息的管理和维护、运行模式的选择和设置。

    三、系统设计

    1.系统拓扑结构

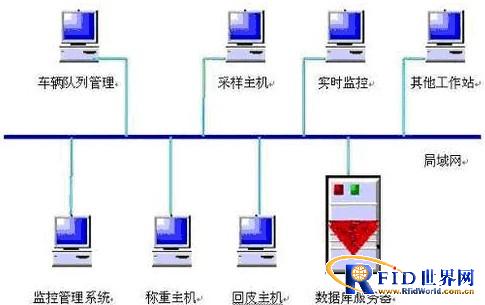

    该系统的网络拓扑结构如图1所示。其中包括:监控管理系统、车辆队列管理、称重主机、采样主机、皮革主机、实时监控、数据库服务器等在线工作站。各单元系统通过工厂局域网连接,实现数据共享。


图2自动计量系统的工作流程

    进入煤场前,所有运输车辆应先到车辆队列管理处进行排序。只有排序后的运输车辆才能进入煤场。运输车辆排序完成后,进入采样平台采样。取样时需要判断车辆是否插队,如果是插队车辆,则不予取样。取样完成后,车辆驶入汽车衡测量毛重,测量完成后卸煤,卸煤后驶入汽车衡测量皮重,测量完成后自动计算净重。在称重和回皮过程中,系统会自动通知实时监控系统,监控人员可以及时处理,保证系统的正常运行。如图2所示。

    四、系统运行

    根据系统的工作流程,系统的运行分为五个部分。

    1.车辆队列管理

    车辆队列管理实现了对运输车辆队列的管理,从而减少了插队的发生,提高了车辆的通行率。自动车辆队列管理由车辆号码自动识别系统完成。
车号自动识别系统主要包括微波射频卡、阅读器、射频电缆、天线和车号自动识别软件。每辆射频卡安装在每个运输车辆上,每个微波射频卡对应一个车号。通过微波射频识别卡,可以自动识别运输车辆。每次通过运输车辆,车号自动识别系统自动生成队列号作为采样排队序列。车号自动识别系统的优点是无人干预,使车辆队列客观准确。

    2.采样

    采样平台识别系统安装在采样平台上。当运输车辆进入采样平台时,车号自动识别系统会自动读取车号信息,判断车辆是否为插队车辆。如果是,将拒绝采样。

    3.称重


图3 称重前、中、后过程图

    图3为自动称重过程示意图。a,为汽车衡称重准备就绪,图3b图3为称量状态c称为后状态。称重准备就绪后,绿色指示灯亮起,挡车器关闭。运输车辆采样完成后,当称重准备就绪时,车衡可以驶入车衡进行测量。

    车辆驶入车衡后,红色指示灯亮(如图3所示)b如图所示),车号自动识别系统读取车号信息。车辆定位成功后,测量软件开始测量。测量成功后,打开后,语音提示车辆驶出汽车平衡,测量通过电子显示屏显示,如图3所示c如示。车辆完全驶出车衡后,关闭挡车器,打开绿色指示灯,等待下一次测量。

    当测量过程中出现其他情况时,如果车辆无法定位,车辆号码无法读取,测量软件会自动提示语音,并向监控中心报警,提示管理人员处理。在整个称重过程中,根本不需要操作。

    4.回皮

    回皮过程与称重基本一致。两者的区别主要在于一些语音和报警信息。

    5.实时监控

    车辆队列管理、采样、称重、回皮四个操作过程中的所有信息均实时反馈给监控中心主机,管理人员通过监控软件系统实时了解各工作流程。例如,监控中心可以了解采样处的插队车辆,称重和回皮时车辆无法定位,车辆号码无法读取。

    自动计量系统采用两种工作模式:自动模式和手动模式,以确保煤场的连续工作。在正常情况下,当系统中的一些硬件设备出现故障,无法自动工作时,可以手动操作,以确保煤场的正常生产,然后切换到自动模式。手工是备用方法。

    五、设备选择标准

    汽车智能称重管理系统采用的自动识别技术是远距离RFID系统。安装在运输车辆前挡风玻璃内部的电子标签(车卡)要求RFID系统的识别距离大于5m,对识别速度无特殊要求,对标签数据容量无特殊要求,对标签是否具有重写功能无特殊要求。要求RFID系统可靠性高。设备的工作环境般按工业级应用标准执行。

    值得注意的是,在挡风玻璃内侧安装电子标签通常会减少标签的读取距离,因此在电子标签的设计中应考虑玻璃衬底的影响。此外,标签安装后的防拆功能要求一般在应用中提出。

    六、应用效果分析

    智能汽车称重管理系统在客户自动化管理中发挥了重要作用。一方面,大大提高了燃料煤仓储计量管理的效率,防止了人工操作的漏洞,提高了称重计量和运输车辆司机的工作条件和劳动强度。另一方面,它也大大促进了企业信息建设的步伐,为行业成功应用新技术树立了榜样。
