一. 系统概述 随着城市经济和汽车工业的快速发展，城市汽车尤其是私家车的数量激增，巨大的车流进入城市家庭。然而，由于停车场和停车设施建设滞后，也出现了停车困难和停车管理困难的问题，特别是在一些高端社区、企业、政府机构之间的矛盾日益突出，停车管理存在诸多漏洞，车主与物业等停车管理纠纷不断。采用无线射频识别RFID智能停车场管理系统结合图像数字处理和自动控制，可以有效解决上述停车管理问题。
RFID智能停车场系统能够有效、准确、智能地识别、收集、记录和上传进出停车场的系统车辆（配备电子车牌的车辆）和非系统车辆（未配备电子车牌的车辆）的数据信息，必要时可通过相应的人工干预进行补充，避免异常事件（非系统车辆进出时）的影响，确保系统具有高效的车辆智能放行能力。
二、系统构成
1、系统拓朴结构
智能停车场管理系统可采用各种网络拓扑结构，服务器和管理站为局域网（LAN）计算机以下位机的形式连接RS485总线连接简单，投入使用快，系统稳定性好。投资回报率最高。拓扑结构方框图如下:
三、系统工作流程 1.月卡持有人、储值卡持有人
将车开到读卡机读卡区，读卡器自动感应车辆上的标签卡，自动打开大门；值班室计算机自动检查、记录并显示车牌；
感应过程结束后，发出滴声，过程结束；
大门自动升起，中文电子显示屏显示：欢迎进入，并发出提示声。如果读卡错误，中文电子显示屏也会显示原因，如金额不足、该卡无效等；
司机开车进场，进场后大门自动关闭。
二、临时停车者
司机将车开到读卡机前，值班人员通过键盘输入车牌号；
司机按读卡机盘面上的出卡按钮取卡；
在读卡机感应区摇动卡，将车牌号读入卡中；
感应过程结束后，发出滴声，读卡机盘面的中文显示屏显示礼貌语言，同步发出声音；
开门，司机开车进场，进场后自动关门。
1.月卡持有人、储值卡持有人
将车开到读卡机读卡区，读卡器自动感应车辆上的标签卡，自动打开大门；值班室计算机自动检查、记录并显示车牌；
读卡机接收信息，电脑自动记录、扣费，并在显示屏上显示车牌，供值班人员与实际车牌进行比较，确保一卡一车制度和车辆安全；
感应过程结束，读卡机发出滴声，过程结束；
读卡机盘面上的滚动式LED中文显示屏显示字幕一路顺风
大门自动升起，司机开车离开现场，出现后大门自动关闭。
2、 临时泊车者
司机将车开到车场收费处；
把卡交给值班员；
值班员将卡在收费器感应区摇晃，收费电脑按收费程序自动收费；
计费结果自动显示在计算机显示屏和读卡机盘面的中文显示屏上，并提供语音提示；
司机付款；
值班人员按计算机确认键自动记录收款金额；
中文显示屏显示一路顺风

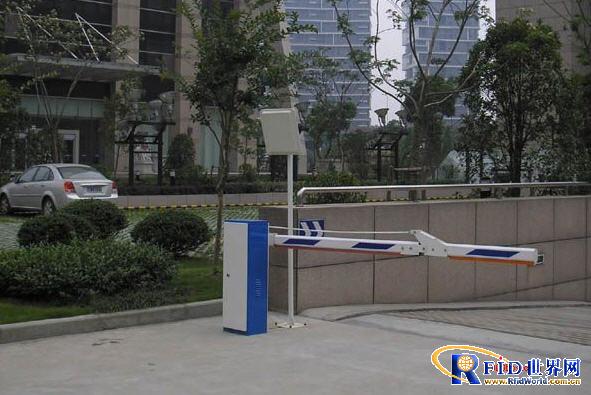

四、安装读写器和标签 4.1.安装读写器
在支架或其他木制、水泥或砖墙上支架或其他木制、水泥或砖墙上，读写器与地面的高度在2.0米至2.8米之间。在安装过程中，为了达到最佳效果，读写器可以与垂直方向保持一个角度，即20~25°现场可根据具体试验效果进行安装。
4.1.1 现场安装方法1
道路没有中间隔离的安全岛，道路控制设备(大门)安装在道路两侧，车辆以不到10公里/小时的速度通过读卡区。
