1 引言
1.1 简介
荣获 ISO-9001 英特韦特公司是一家专业从事一卡通系统软硬件开发和生产的高科技企业。考虑到不同客户的不同需求，英特韦特一卡通管理系统在设计上更加灵活，扩展空间广阔。客户只需要使用Smart Manager智能卡系统，最新的智能卡技术，可以轻松管理员工门禁、出勤、餐厅消费、工资会计等工作，也可以使用智能系统有效管理停车场、电梯、安全巡逻，轻松解决企业管理人员不足、成本激增，是企业管理最安全、最高效的解决方案。
1.2 术语
Smart Manager：英特韦特智能一卡通管理系统软件名称
持卡人：持有智能IC 员工或消费者卡
读卡器：不同的智能IC 卡通信、读取卡号、显示文本、语音对讲、电子摄像头等友好信息；需要连接到控制器或转换板的设备
门禁控制器：IC-CU/SD 控制器作为出入口监控和出入权限控制管理的控制器
电梯控制器：IC-CU/LT-16 控制器是电梯进出监控的管理控制器
停车场控制器：实现停车场监控、车辆进出权限控制等功能的控制装置
消费控制器：实现电子钱包和消费点信用卡消费管理控制的设备
D4-M：能读写智能IC 并管理智能IC 卡内存和密钥设备
主控制器：IC-CU/NW 控制器作为各种控制器的集中管理，协调各种控制器和PC 机器通信硬件功能平台
RS232/RS485/422 以太网TCP/IP 数据转换的功能转换的功能装置TCP/TP
通信平台：连接硬件和软件业务功能系统的通信软件系统RS232 与TCP/IP 协议作为软硬件网络通信的服务器，属于软件实现TCP/IP
电话语音功能：集成电信电话、网络语音、计算机技术CTI 该技术可通过固定电话、移动电话语音或短信控制实现报警功能
网络视频：集成图像处理、流媒体等协议，实现停车场或监控现场的视频监控
RS232/485/422：用于PC 机器与单片机通信的国际标准串口通信协议
TCP/IP：在IP 用于网络上的数据传输控制PC 国际标准系统之间的国际标准通信协议。
2 一卡通系统规范要求
可实现一卡一线一库功能：即持卡人可在整个系统的各个领域（包括门禁、停车场、消费、巡逻、电梯等）使用卡，各种终端设备可识别卡，方便持卡人；
网络管理：支持统一查询统计；
独立设计：当主控端关闭或故障时，每个子系统都可以独立运行；
可扩展性和兼容性：该系统具有标准和方便的软硬件平台接口，可以与其他系统集成和连接，并充分考虑未来的功能扩展和与其他相关系统的兼容性。
在保证规范性和独立性的前提下，保证系统数据传输的可靠性和安全性。
易于维护：当系统出现故障时，应易于判断并快速解决；
该系统应配备支持发卡系统，可完成制作、发行和授权。
卡的权限可以控制和更改，卡的更换可以在发卡中心进行。
可视化图形界面及开发应用操作平台，操作方便。
2.1 IC 卡的选型
非接触式感应卡技术模块用于英特韦特一卡通管理系统IC 卡（Mifare）和只读ID 卡（HID、EMx）两种。
- 可读写 IC 该卡主要用于以离线管理为主的广泛消费领域，如羊城通，具有存储一定数量数据、可读写作、32的优点 确保卡号是唯一的，客户可以定制卡号，如8 位、10 位卡
- 只读 ID 卡主要用于一卡通综合管理领域，具有多用户账户相关、读卡距离长、管理方便等优点。标准卡序列号确保卡号是唯一的，客户可以订购自己的代码。缺点是消费不能存储数据，只适用于网络在线系统。
2.2 卡功能要求
一卡通可以实现两个功能。
- 企业管理功能，通过身份识别，包括门禁卡、工作证、考勤卡、巡逻卡、停车卡等，实现访问管理、考勤管理、数据共享。规范管理，提高办公和管理水平，提高企业服务形象。
- 电子支付功能(电子钱包)，实现企业内计费的电子支付功能。
2.3 卡务管理
- 制卡：配合专业图像打印机，可在其特殊卡面上打印精美图像，制作个性化卡片。
- 发卡：接受持卡人的申请，立即写入卡信息，然后将卡分配给申请人。
- 卡挂失/解挂:丢失的智能卡暂时不能使用。重新获得卡后，必须解挂。
- 销卡：取消持卡人使用权限，系统无效。
- 充值：将消费金额添加到智能卡中，使卡能够在每台消费机上消费。
- 其它功能：包括延长卡有效期、设置密钥、制作系统卡、查询打印等。
3 系统结构
3.1 设计概述
随着卡管理功能的不断发展，企业管理的现代化意识不断增强。由于传统卡功能的局限性，企业往往需要向员工发放多张卡，以满足工作证、胸卡、餐饮消费卡、钥匙卡、停车卡等管理需求，这不仅增加了管理成本，也增加了每个员工管理自己卡的难度。为此，英特韦特开发的智能一卡通管理系统（Smart Manager）集门禁、考勤、消费、停车场、巡逻、电梯监控、工资等功能于一体。强大的多层用户授权，使系统安全性能优异。数据集中处理，一线完成，大大降低了各部门的工作量，提高了企业管理效率，节约了人力资源。
3.2 设计原则
3.2.1 系统的实用性：在整个网络的设计中，软件产品（操作系统、数据库、开发工具）或硬件产品（主机、网络）应满足用户的实际情况，以最合理的投资满足客户的需求。
3.2.2 系统的可靠性和安全性
- 软件：采用可靠的数据库，多校验的应用软件，操作系统采用可靠的操作环境；
- 硬件:配置合适PC 机器、卡读写设备、性能可靠的卡支持TCP/IP 协议门禁考勤管理设备和网络产品将所有感应点纳入网络，实时查看和跟踪所有数据，达到科学管理的目的。
3.2.3 易于管理和操作的系统：系统软件简单、可靠、易于操作，友好的人机界面可以帮助用户方便使用，减少维护，系统基于流程图，操作简单方便。
3.2.4 系统可扩展性：整个系统产品为嵌入式设计，成熟的管理环节应一步到位，系统可在软硬件结构模块中充分扩展。同一系统可同时具有门禁、考勤、巡逻、消费、停车场、工资、电梯智能控制等功能。
3.2.5 严格的数据授权和管理：加强系统管理功能，实现严格的授权管理，采用多段编码结构，支持多维数据分析和定制的个人会计，使信息资源的利用更加充分有效，从而将静态管理转变为动态管理。
3.2.6 根据不同国家和地区的相关标准和规范，设计系统工程方案。
3.3 系统说明
3.3.1 英特韦特智能一卡通管理系统主要实现门进出监控、管理、电梯进出控制，考勤统计、消费管理、停车消费管理、巡逻管理、电梯控制管理、工资管理、实时监控报警管理等多种功能。其中，消费可以是计次消费或计算金额消费。持卡人使用一张卡来实现所有的服务和管理功能。
3.3.2 该系统可分为十个子系统、一卡通管理中心、考勤管理系统、门禁管理系统、电梯管理系统、停车场系统、消费系统、用餐系统、巡逻系统、电子地图监控系统和工资管理系统。同时，其他功能系统，如会议、教育签到管理系统、身份识别系统，可根据业务需要扩展衍生，WEB 采用浏览器模式B/S 结构应用相应的功能系统等。
3.3.3 各子系统可独立运行，负责不同的管理功能
- 访问控制管理系统，记录用户访问，包括允许授权人员在不同时间进出办公室，限制员工非工作时间，此外，还可以收集、统计、印刷报表，使用计算机实施中央管理，有效管理，掌握企业员工进出，防止闲置人员干扰等。
- 考勤管理系统，系统实现记录、收集、统计、查询、备份和生成各种考勤报告，可输出打印，形成实时监控网络考勤自动化系统，通过计算机实施中央管理，有效掌握和管理企业员工的考勤情况，确保根据员工考勤记录支付工资的准确性。
- 电梯管理系统可以控制不同用户和访客在许可时间内使用电梯进出楼层，减少电梯误动和电梯损耗，大大提高安全性和管理水平。
- 消费管理系统，系统设计在企业范围内设置消费者机器，使员工可以在各个地方消费，通过完善的消费管理软件系统采用数据，分析消费数据，可以清楚地了解员工的消费，大大提高了消费收集的便利性。
- 餐饮管理系统采用专用设备进行餐饮销售管理，所有蔬菜黄金直接存储在智能卡上，系统可设置每个员工一天允许用餐次数和用餐时间，员工根据自己的用餐权限直接通过消费终端信用卡，消费信息将上传到消费终端，完成统计工作。
- 巡逻管理系统，在巡逻系统的监控下，保安人员按照规定的巡逻路线和巡逻时间进行安全巡逻，要求巡逻人员在规定的地点和时间段内标志性地打卡，巡逻系统将根据打卡时间的数据进行处理，并及时向管理人员反馈信息；如果在规定时间内没有指定巡逻人员的打卡数据，系统会发出异常提示。
- 停车场管理系统、停车场系统根据停车时间长短或其他方式，对车主进行出库、入库收费管理。并通过收集进出记录，在一定时间内检查交通流量。
- 电子地图监控系统是一种视觉监控软件，可根据需要导入用户提供的每层平面图，并放置每个闸门。它可以监控每个闸门，并立即反映每个闸门的状态，使管理人员能够了解每个闸门的情况。当闸门异常时，系统会在管理人员检查记录时提供解决方案，管理人员可以根据系统提供的解决方案解决异常问题。
- 该软件可以帮助管理者利用先进的信息技术快速准确地处理复杂繁琐的数据，优化多变的管理流程，为用户提供详细合理的细节设计，使最复杂的工资数据输入和修改工作更容易。
3.3.4 系统采用C/S 三层软件系统结构SQL SERVER 2000 以数据库管理系统为数据中心，以各管理系统的操作端为客户端，以通信服务器、后台应用软件为服务器端，与所有控制器完成实时通信和管理。
3.4 系统网络结构

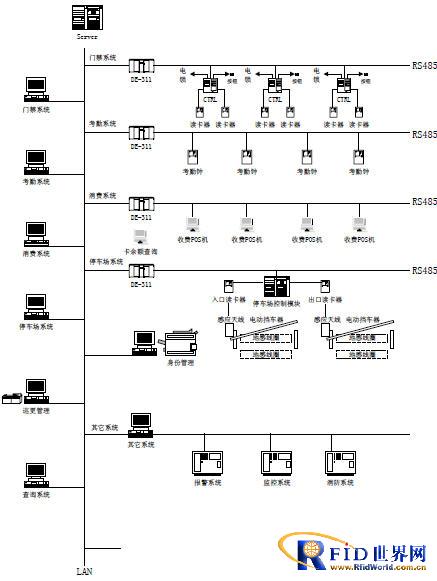

3.4.1 系统原理图
英特韦特
