一、系统概述
建筑电梯系统的安全防范是整个建筑安全保障的重要组成部分。 所有使用电梯的持卡人都必须经系统管理员授权。使用电梯时，不同的人有不同的权限分配。每个进入电梯的人可以进入指定的区域或地板，并可以根据时间表进行授权管理。未经授权，不能进入管理区域的楼层，并控制重要楼层的时间段。电梯控制器可以脱机和在线控制。所有使用电梯的人员进出记录都存储在电梯控制器中，然后通过485总线或TCP/IP网络传输到计算机。电梯控制器可以存储10万个进出记录，因此即使在脱机运行时，电梯控制器也可以存储大量的进出记录，以确保记录不会丢失。
在实际使用过程中，员工可以按下相应楼层的按钮到达指定楼层过使用电梯系统，可以有效地实现建筑物的安全管理。
二、系统组成
系统由电梯控制管理软件、电梯控制器、电梯扩展模块、门控制器、读卡器和485转换器组成 。
1. SKMS-AS电梯控制管理软件。用于添加人员数据、发卡、管理电梯控制器、修改电梯控制器参数、设置时间段、设置人员进出楼层的权限、实时监控和查询人员进出情况。
2. SK800L电梯控制器。它是整个电梯控制系统的核心。每台SK800L电梯控制器可以管理多达128层的电梯。485通信接口和1000通信接口M网络接口。可存储10万张进出记录和10万张卡。SK800L电梯控制器本身有8个继电器输出和8个继电器输出TTL输出，可直接控制16层电梯。通过增加SK8I/O电梯扩展模块可以控制更多的楼层。SK800L电梯控制器还有16路TTL与访客对讲系统联动的输入。
3. SK8I/O电梯扩展模块。当电梯楼层数超过16层时，需要增加SK8I/O为了控制更多的楼层，电梯扩展模块。SK8I/O电梯扩展模块有8个继电器输出，所以每个扩展模块可以控制8层。每台SK800L电梯控制器可通过485 连接16台SK8I/O电梯扩展模块。上面有8条路TTL与访客对讲系统联动的输入。
4. SKDC门端控制器。通过485总线连接读卡器SK800L连接电梯控制器。
5. 读卡器。电梯刷卡通常使用485读卡器。考虑到电梯内电磁波干扰大，485读卡器和SKDC通信波特率应设置在4800bps。为便于施工和安装，施工和安装，以便嵌入电梯面板。
6. 485转换器。当SK800L通过485总线通信电梯控制器和计算机时，需要在计算机端增加485转换器。SK800L电梯控制器可以通过局域网直接与计算机通信。
7. TTL转换器。用于将军SK800L的8路TTL信号转换为继电器输出信号。每个转换器可以同时转换4路TTL信号是继电器信号。

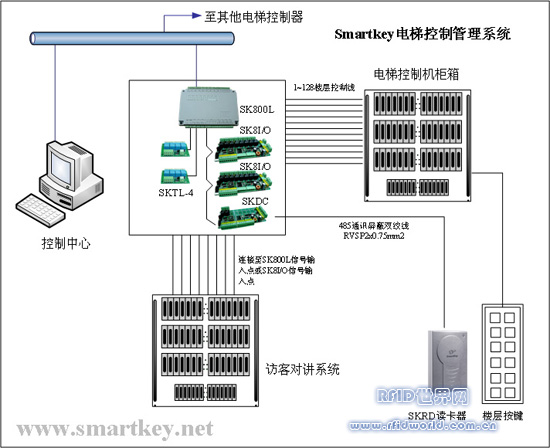

三、系统网络图
显示了系统网络图Smartkey如何连接电梯控制柜和访客对讲系统？
