一、系统构成
定位系统由软件系统和硬件系统组成，其中软件系统用于完成信息收集、识别、分析和传输。硬件系统由地面监控计算机、传输适配器、射频基站、射频定位器、射频腕带身份卡和天线组成，实现人员识别和定位功能。软件系统和硬件系统共同支持整个系统的运行，并演绎出各种功能应用。硬件设备的功能如下：
1.射频身份卡。具有唯一ID，人员信息存储在其中，以识别目标对象。射频身份卡分为警察和囚犯两种。警察、武警等人员使用的腕带有主动发送数据的按钮，具有主动发送信号的功能，让读卡器接收数据，并定期向值班人员报告位置，防止人卡分离；犯人用腕带安装电子腕带，定位器主动采用腕带数据，不主动上传。
2、射频定位器。根据监狱的定位要求，在每个定位点安装一个射频定位器。射频定位器可以主动发送信号，激活定位范围内的腕带上传数据，也可以接收主动上传的警察射频身份卡数据。然后通过RFID无线网络传输到附近的射频基站。
3、射频基站。根据监狱的定位要求，监狱分为几个定位区域，分别安装射频基站接收腕带上传的数据，并将数据传输到人员定位系统，然后软件系统识别和分析数据的位置信息。
二、功能设计

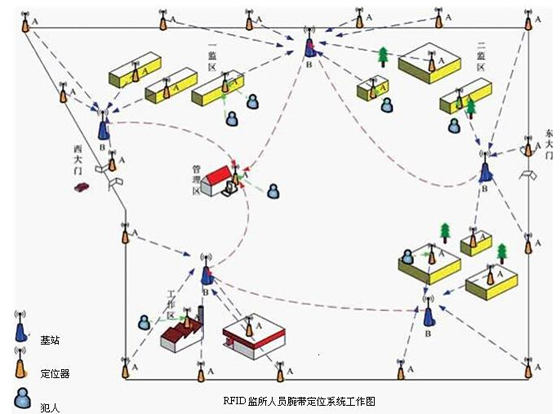

为了满足监狱定位的要求，将监狱分为几个区域，然后在每个区域建立射频基站；然后在监狱周围的公共区域、监狱劳动场所、监狱护送车、巡逻点安装射频定位器；最后，所有监狱工作人员和囚犯发放唯一的射频身份卡或电子腕带射频卡，工作人员的射频卡是主动的，可以主动上传数据进入射频读卡器并在激活后上传数据信息。通过腕带读取射频读卡器读取的数据RFID无线网络传输到基站，识别和分析相关人员的具体位置。

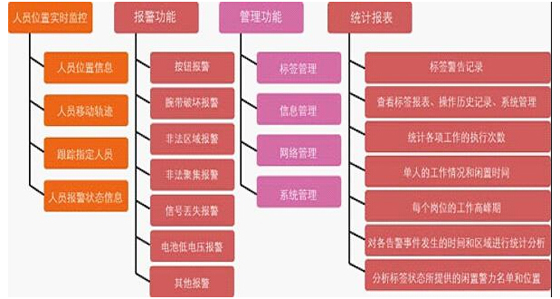

三、监狱人员定位系统功能应用设计
基于RFID通过无线传输，技术监狱人员定位系统可以很好地应用于监狱系统，具有网络容量大、功耗低、时间延长等优点。监狱人员定位系统在监狱人员位置管理中起着重要的辅助作用，可以与监狱安全监控软件的报警和视频系统联动，有效协助监狱监督人员监督监狱的日常安全。
(1)地图及设备管理
1、地图管理
监狱人员定位系统中的电子地图功能可以通过鼠标直接点击查看监狱中所有射频卡、读卡器和基站的信息。地图管理功能可以支持电子地图功能的运行和地图的一些配置，如地图加载信息的设置，可以选择地图上加载的信息；地图编辑可以放大和缩小地图，使位置更准确；地图属性管理可以修改地图只读、控制和显示，便于地图管理。
2、设备管理
监管机构可以管理和配置监狱人员定位中的硬件设备，如基站、读卡器和射频卡的发射频率和扫描频率；无线传输网络配置；增加基站或读卡器设备；射频卡对应的人员信息。
(二)人员监控定位
1、出入管理
定位读写器可安装在监狱大门、二道门、监狱大门、监狱大门、医院、接见室、监狱大门、工厂、农场、煤场等进出区域。当被监控人员通过时，系统立即记录犯人信息和时间。系统可以在指定的时间段内指定对象进行出入管理，发现违规行为时，系统会立即报警，显示违规人员信息和最终定位系统的位置。如果读写器安装在监狱的大门通道，当车辆进出时，如果囚犯藏在车里，就不再需要值班警察上车检查。只要车辆进入通道，读卡器就会扫描囚犯的射频卡数据，并发出警告，告知值班人员和监督人员严格检查。
2.全天行程监控
读卡器记录所有射频卡的信息和时间，然后通过人员定位系统分析获取全天行程信息，实现全天行程监控功能，支持人员行动轨迹查看。
3.区域数量监测
可协助监管人员统计相关区域的数量管理，提前设置相关人员区域，读卡器将记录读取的射频卡数据，并有人员定位系统统计。区域数量监控可以有效地监控区域密集的数量和快速的人员聚集，并定期检查区域内的数量，以检查是否有囚犯的数量。
4.监控行动区域
监控所有人员的位置，根据人员的相关权限监控人员的行动区域，判断人员是否有越界行为。如果有越界行为，会触发系统的越界报警。
5.巡更管理功能
监督和管理囚犯巡逻，跟踪巡逻路线，监督巡逻路线是否符合规定路线。设置囚犯的巡逻路线和巡逻时间。一旦读卡器未在规定时间内读取巡逻人员的射频卡数据或巡逻点读卡器，系统将发出报警，提醒监督员处理。
6.狱警考勤管理
监督狱警值班情况，读卡器定期扫描狱警身份卡数据，狱警身份卡定期报告位置信息，人员定位系统分析扫描数据和接收数据，判断预警值班情况是否正常，是否有人卡分离、人员离职、私人调整等现象。
七、周边围墙管理
每隔一段时间在监狱周围的墙上安装一次ZigBee读卡器的扫描范围设置在离围栏2米以内，即监狱内的物理隔离网附近。当在此扫描范围内扫描囚犯的射频卡数据时，会发出周围围墙的预警信息，提醒监管人员核实。如发现越狱，可立即启动越狱事件应急预案。
8.外出劳动管理
囚犯在农田、矿山等开放区域进行劳动改造，可以快速建立无线监控定位系统，监控外出人员的整个过程，防止外出工人逃跑。监狱监控中心还可以通过监控终端随时了解外出人员的情况，并可以立即采取措施。
9.护送途中管理
除了定位和管理车辆外，监狱被拘留人员还可以监控车辆内部被拘留人员和被拘留的监狱警察的整个过程。监控中心可以随时了解被拘留的车辆和车辆人员。
每辆车都配有车载GPS定位器用于定位车辆位置，车内安装读卡器，护送狱警和护送人员佩戴身份卡，系统预制授权人员信息（时间信息、人员信息），读卡器接收的信息将通过无线网络传输到人员定位管理系统。当车内人员在途中离开车辆时，系统发出报警信息，监狱监控中心可以及时获取信息。当车辆驶出监狱门岗系统自动设置为监控状态时，系统安全到达后自动转为空闲状态。
(三)异常情况下报警功能
1.越界报警，登记读卡器收到的腕带信息，发现未登记的腕带数据。系统认定携带此腕带的人有越界行为，系统会发出越界报警，提示监管人员核实。如果犯人的腕带数据出现在警察办公区，犯人的数据出现在周围的墙附近，就会发出越界报警。
2.人员密集报警，系统限制部分公共区域或监狱的人数。当读卡器读取的腕带数据超过规定人数时，系统会发出预警信息，提醒监管人员该区域人员密集；
3、人员快速聚集报警，系统统计每个区域读卡器每次读取的腕带数据。当一段时间内几个统计结果显示人数快速增加，增加频率超过一定设定数据时，系统会发出人员短时间内快速聚集的预警信息，提示监管人员核实该区域；
4、值班人员考勤报警，值班人员使用身份卡，为防止人卡分离现象，警察身份卡需要手动按发送键上传数据信息。值班室读卡器扫描值班人员身份卡信息，收到身份卡主动上传的信息，身份卡信息与当前值班人员信息一致，认为当前值班人员正常值班，否则发出报警信息，提示监督人员检查值班情况。
5、巡逻报警，巡逻人员未按规定时间出现在巡逻点（读卡器）接收数据中，认为巡逻不正常，可能不巡逻或不按巡逻路线巡逻，腕带将发出巡逻报警提示监督人员到处
6、清点异常报警，分析统计区域内读卡器读取的数据信息后，少人、多人或人员信息不一致等系统会发出报警信息，提示监督人员核实。
护送过程中发出报警。护送车辆在途中离开车辆时，读卡器未扫描人员信息后，系统发出报警信息，提醒监管人员应急处理。
7.破坏腕带报警，防止卡丢弃、拆卸、不工作等。系统会发出腕带报警信息，提醒监管人员检查是否损坏或腕带故障。
监管机构可以通过管理功能管理监狱被拘留者的档案、报警规则、警戒线设置、人员访问授权、历史信息查询等信息。
