1.引言
1.1文档说明
此方案目的是让集成商、工程商及使用方了解物联网RFID定位技术在仓储领域的设计理念、原则、整体规划及如何发挥其巨大作用的并详细阐述相关物联网设备工作原理、安装位置等信息，以便集成商、工程商、使用方正确认识物联网在仓储领域带来的革命性变革及目前该技术存在的不足，树立物联网在仓储领域正确的认识。如您在阅读过程中，遇到任何不解和困惑，请与方案撰写者联系。上海仁微电子科技有限公司对本文档拥有最终解释权。

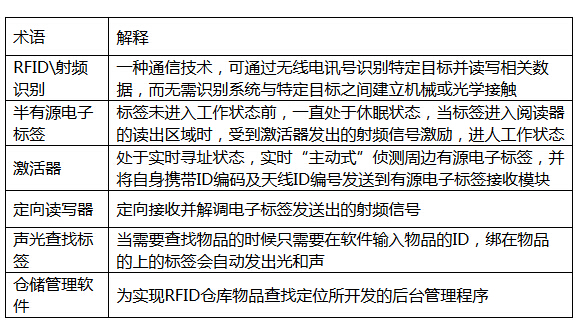

1.2术语与缩写解释 术语解释
2.项目背景
2.1现状分析
市场竞争日益激烈，提高生产效率、降低运营成本，对于企业来说至关重要。目前，仓储管理系统通常使用条码标签或是人工仓储管理单据等方式支持自有的仓储管理。但是条码的易复制、不防污、不防潮、操作繁琐等特点，和人工书写单据的繁琐性，容易造成人为损失，使得现在国内的仓储管理始终存在着缺陷,为此RFID(电子标签、射频识别)技术应运而生。RFID(电子标签、射频识别)这一最新科技产品的投入应用，可以从根本上解决上述的问题。
2.2系统建设意义
实现跨区域集中式管理、分布式操作和实时监控功能;
高效地完成各种业务操作，查找物品，改进仓储管理，提升效率及价值;
提高物品出入库过程中的识别率，同时识别多个物品，确保实物与单据数量保持一致，提高出入裤效率;
缩减盘点周期，提高数据实时性，实时动态掌握库存情况，实现对库存物品的可视化管理;
精确掌握库存情况，优化合理库存;实时掌握仓库环境状态及变化。
实时观察仓库内工作人员工作情况，掌握工作进度;
安全管理仓库，防止偷盗、恶意破坏等违法行为。
3.系统设计
3.1系统建设原则
系统研发与建设遵循以下原则：
注重整体规划
基于半有源RFID技术仓储系统由三部分组成，第一，看基于半有源RFID技术仓储系统核心硬件(包括：双频电子标签、声光查找标签、工业级读写器、定向读写器、125K低频激活器、工业级手持式读写器);第二，基于半有源RFID技术仓储系统软件(包括前端展示软件和后台管理软件组成);第三，中间件(包括工业级交换机、机柜、PC机、服务器、不间断电源等)。
立足自主研发
系统建设的核心技术采用市场通用的标准2.4G 及125K低频触发技术，公司提供的所有核心设备都拥有完全自主知识产权，2.4G微功耗技术、电子标签声光查找设计、125K缆式天线技术，同步收发机制等都为公司独创，使得标签在使用寿命上及定位精度上都得到了很高的提升，远远超出国内同行业水平。
着眼未来发展
在系统整体架构、服务设备选型、标签功能选型、基础数据采集等方面，均充分考虑后续功能的实现，兼顾设备的兼容性、系统的扩充性、功能的扩展性和应用的多样性;
强化系统规范
系统开发和资源建设符合统一的技术规范和表征体系，注重开发工作的连续性和共享性，注意为后续系统的研发、推广留有规范的数据及控制接口。统一开发应用技术、数据存储格式、信号传输制式、互联接口模式等技术指标;
发挥建设效益
系统开发与建设要结合监区现有实际情况，在现有系统基础上进一步加仓库的管理工作;按照统筹规划、边建边用、逐步完善的建设思路，充分发挥建设效益。

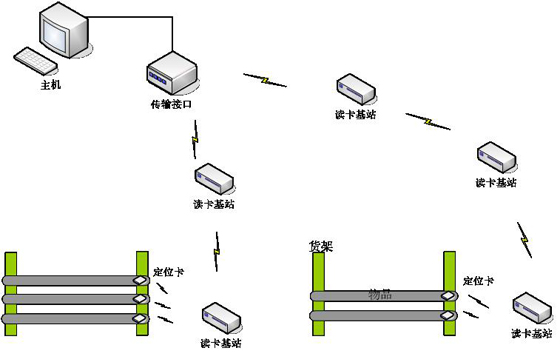

3.2系统工作原理
首先根据结合仓库区域现场具体情况，放置一定数量的读卡基站，使得仓库区域内信号全覆盖。
为入库的物品绑定一个 RW-T738声光查找电子标签，当入库完成后将物品和定位卡放置在基站的信号覆盖范围内，读卡基站都接收到定位卡的信息，并上传到传输接口，传输接口上传到主机，主机经过软件处理，得出物品具体位置信息，定位时主机地图上可显示物品的区域位置，结合定位卡的声光提示，可准确方便的找到该物品。
物品绑定定位卡入库后，信息经读卡基站上传到系统，物品信息显示在物品管理中的物品信息栏中，可根据物品的所属区域、物品编号、定位卡号、状态、入库时间等进行查询。
定位卡的指示灯配合蜂鸣器的响声有四种只是状态，可表示物品四种不同的状态，分别是：缺配件——红灯闪烁四次、蜂鸣器响四声，待维护——定位卡红灯闪烁一次、蜂鸣器响一声，维护中——定位卡红灯和绿灯同时闪两次、蜂鸣器响两声，已维护——绿灯闪三次、蜂鸣器响三声。按定位卡上的按键短按约1秒钟可查看物品当前状态，按定位卡上的按键长按约3秒以上，可在四种状态下进行切换。每改变一次状态系统都会记录状态的改变，从而形成状态记录，方便跟踪和查询。
系统具有自动统计各类型物品的功能，定位卡在入库时输入物品编号、定位卡号、物品类型、物品描述，信息经读卡基站上传到传输接口，传输接口上传到主机，主机经分析统计，计算出各类型的数量，完成库存物品的盘点。
物品出库统计可记录物品编号、物品类型、入库时间、出库的时间、去向等信息，在出库时物品编号、物品类型、入库时间、出库的时间系统自动生成，去向需客户进行选择，去向的选择为客户事先录入的信息。

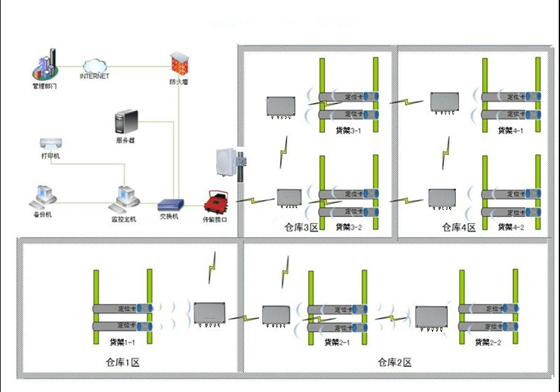

3.3系统总体设计图纸
3.4系统功能
入库管理：为物品绑定一个定位卡，入库时可输入物品编号、定位卡号、物品类型及物品描述等相关信息，信息经基站上报给主机后显示在物品管理的物品信息栏中。
物品查询：提供多种查询方式，可按所属区域、货架编号、物品类型、物品编号、定位卡号、维修状态、入库时间进行物品查询。
物品定位：物品定位提供三种定位方式：物品编号定位、物品卡号定位及物品类型定位。输入物品编号或卡号或选择物品类型点击定位后被定位的物品所绑定的卡号可产生声光报警，同时定位信息显示的仓库地图上，可根据地图上的位置及定位卡的声光报警信息很方便的寻找被定位的物品。
物品维护记录：定位卡上有两个指示灯，可根据指示灯的状态来记录物品的当前状态，共四种状态，分别是：红灯闪一次蜂鸣器响一声、红灯和路灯各闪两次蜂鸣器响两声、绿灯闪三次蜂鸣器响三声、红灯闪四次蜂鸣器响四声。四种状态可分别代表物品的四种不同状态：缺配件、待维护、维护中、已维护。
物品盘点：物品盘点可自动统计出各种类型的物品及数量，而无需人工操作。
物品出库统计：出库统计包含物品编号、物品类型、入库时间、出库时间、去向等信息。可根据物品编号、物品类型、去向、时间进行查询。
4.系统建设规划
4.1硬件组成
定(全)向读写器，安装固定在仓库的门禁或者仓库的墙面上，每隔100米安装一套，用于接收电子标签发射出的无线射频信号;
激活器，安装在货架上，每个货架安装一套激活器，用于激活声光查找标签和将自身编码远程写入电子标签芯片中，该编码通过2.4G标签无线远程传输给定向读写器;
光纤通讯系统，光发信机、光收信机、光纤、中继器、光纤连接器、耦合器等共同组成了光纤通信系统，用于将读写器收到的射频信号传输到监控中心。
4.2硬件安装注意事项
定(全)向读写器安装需注意安装高度(一般在3-4米)、接头防水(电源接头、网络接头)、天线面板方位;
激活器的安装，激活器天线安装位置一般选择货架中间或距离货架1米水平
激活器安装高度一般为2-3米，注意接头防水处理;
光纤通信系统安装主要注意接头防水;
