一、设计指导思想和概况
随着改革开放和市场经济的蓬勃发展，管理手段越来越电子化和信息化，安全系统（电视监控、防盗报警、门禁）已成为现代管理的重要组成部分，因为安全系统大大提高了整个预防区域的安全系数，增加了对罪犯的冲击，大大降低了安全管理人员的工作强度。
武警部队枪支弹药库作为储存各种枪支弹药的重要场所，要求的保护相应较高。因此，仅仅依靠过去的人民防空是远远不够的。为了实现安全目标，必须采取相应的技术防范措施。
本方案根据安全相关规范要求，综合考虑各种因素，采用国内外先进的监控设备，充分利用我公司丰富的施工经验和优质的服务， 为枪支弹药库安装先进、成熟、稳定的网络管理控制系统，将枪支弹药库管理系统建成一流的安全防范监控系统，满足实际需要，经济实用，技术先进，操作方便，可扩展性强，管理规范。
二、系统设计用户需求
1、用户情况：这 枪支弹药库位于 ***市及周边区县 ，分 9 每个支队下都有支队 总共有一个中队 138 枪支弹药库。每个人都有一个值班室，共用一个服务台和一个通往楼道的主门。此外，除了储存弹药外，弹药库还有防暴设备。
2、用户需求：领取枪支的警察不得随意进入枪支仓库的大门。正常进入需要经支队值班人员确认后进入枪支仓库。具体要求如下：
现场开门模式：当现场工作人员需要进入枪支库时，他们需要向团队申请。远程授权后，团队使用指纹模式，必须同时使用两个指纹。一旦门自动锁定，支队必须重新授权下一扇门。
首先选择数据传输和授权线：通过枪支库门禁的数据管理GSM实时传输到支队中心门禁管理系统进行显示和处理；支队中心门禁管理系统可通过GSM直接授权中队门禁控制单元进出，远程控制开关门。
系统保障：采用门禁系统GSM通信，在GSM采用通信中断RS485/RS232通过部队局域网控制(遥控开门)。在它身上GSM或内网中断时，应提供其他两种以上的开门方式供选择，以确保在正常需要下开门。
系统报警：当支队允许使用机械钥匙开门时，现场可以发出报警声音，并通过开门报警信息GSM实时向中心门禁管理系统报告。并将信息发送到区域相应负责人的手机。非法入侵时(强行撬开门)，现场可发出报警声，同时通过开门报警信息GSM实时向中心门禁管理系统报告。并将信息发送到区域相应负责人的手机。管理中心可以在收到报警信息时发出报警声音。
工作流程如下：
1.平时没有武器使用任务时，门锁不通电，无法正常打开。
2.当武器室需要处理时，中队要求支队值班室打电话，分为两种情况:
A、如果中队能正常解锁指纹，支队接到中队要求开门的电话。值班负责人的指纹验证通过后，授权向中队武器室发送解锁短信。武器室接收终端收到短信后，将允许解锁指令传输给门锁。当门锁通电时，中队可以输入两个指纹打开门。
B、如果中队不能正常解锁（指纹中队干部不在现场，指纹损坏等），支队接到开门电话，值班领导和值班干部同时验证，直接授权中队武器室解锁指令，武器室接收终端收到解锁短信直接开门。
3.当门锁非法打开时，中队接受终端向支队发送报警信息。支队值班室可指示中队检查武器室安全，提高可靠性。

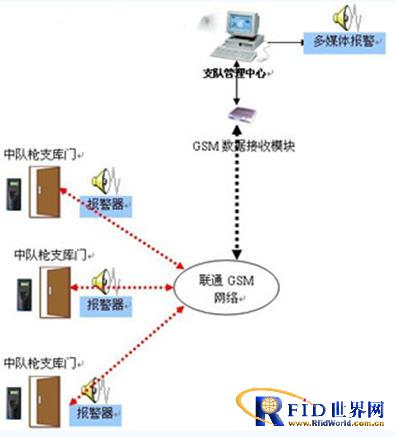

设备网络结构图:(以单支队为例)
3.方案设备选择(指纹采集器的应用):
指纹门禁系统利用人体指纹的独特性和不变性，以指纹为身份识别的特点，真正解决了安全问题，取代了传统的门禁钥匙、IC卡、感应卡识别缺点，是最先进、最安全的门禁系统。在这种简单、安全、高效的智能指纹门禁管理中，用户只需按下手指即可轻松完成操作。
工作原理：根据每个人指纹的独特性，确定以指纹为钥匙。通过在系统中提前归档，将个人指纹特征值存储在Fingerscann中 ，当用户需要访问时，指纹扫描仪收集用户指纹的特征信息，并将指纹特征值交给主机进行分析和比较，以确定用户是否有访问权。如果用户有所需的权限。
4.方案设备选择(功能认证):
通信模式：深圳瑞盛实业RS-500GSM支持GSM、局域网通信模式完全符合甲方要求。
开门方式:系统本身有双指纹输入开门，局域网远程开门，GSM如果增加钥匙开门模式，总开门模式可达五种。
系统安全：支持门磁等检测设备的接入。一旦有人非法进入，系统本地警报将立即报警，吓唬小偷，同时通过GSM将报警信息上传到总部，立即产生相应的报警设备，并将相关报警信息实时发送到相关负责人的手机上。
系统软件功能：门信息、门信息、门延迟开始信息、门延迟关闭信息、强制进入报警开始信息、强制进入报警结束信息、出门按钮开始信息、关闭信息、远程控制信息实时上传保存，可查询。并有操作日志，保存并查询值班人员的所有操作软件信息。
工作流程：完全按客户要求工作。
5.方案设备选择(系统设计组成):
中队设备：
GSM无线门禁控制器；
指纹收集器；
安全电控门锁、门磁感应装置
报警装置，出门按钮
支队设备：
GSM无线接收模块
管理计算机(由支队提供)
扬声器系统(由支队提供)
四、系统主要设备的性能
1、多功能RS-500GSM控制器：
GSM无线门禁控制器是集GSM 综合安全管理系统集无线通信、嵌入式计算机技术和射频技术于一体。采用系统硬件核心mega128高端微处理器采用模块化结构设计，门禁管理功能强管理功能，每个门禁点都具有检查和检查登录功能；有温湿度收集端口。可实时检测环境温湿度；可定制8路输入、8路输出和输出之间的联动关系，监测和控制环境变量（如烟雾感、防漏、消防、红外防盗等）。采用管理中心系统软件SQL后台数据库与各检测点实时无线连接，定制各输入/输出端口，实时收集各监测点的环境变量数据，并通过电子地图实时反馈各点的工作状态。是集门禁管理、防盗报警、环境监测、巡逻检查、安全联动功能于一体的综合安全管理系统。是移动基站、无人值守机房、变电站、银行金库、油田、粮仓等重要无人值守场所安全防范的最佳选择。
短信功能介绍：
可存储短信模块下传的有效指纹；
可上传门禁进出记录；
可上传门的开关状态。当门开关运动时，门禁机上传门开关运动状态；当控制中心查询门状态时，控制器可以上传门的当前状态；
根据需要，设定时间段，即可为指纹设定一时间段(某年、某月、某日)进出。这段时间过后，卡无效；
远程遥控开门、关门、增；
报警信息可以非法上传门；
设置主控手机号码，只有授权的主控手机号码才能与控制器通信，控制控制器的运行。
控制功能介绍：
两个指纹采集器可以控制门的进出双向控制。
一组电锁继电器、一组报警电平信号输出和六组继电器输出。
一组出门按钮、一级门磁输入和六组其他开关量输入接口。
外出按钮由时区控制
管理2万条有效指纹，离机存储3万条出入记录
具有无故开门报警、延时开门报警功能，可存储1000份报警记录
按周计划设置16个时区，每个时区最多可设置4个时间段
定时自动开/关/关/关/关
考勤机和巡更控制器可以通过不同的应用软件制作
为局域网提供232接口
外观小巧美观，带通信和电源指示灯
插拔式接线座安装方便
技术参数 ：
工作电源：额定电压12VDC(±10%)额定电流<0.5A
输出参数：工作电压DC≤15V,工作电流≤1A
指纹采集器接口：12V DC，150mA读卡器电源
工作环境：温度-15℃~+60℃，湿度0~90%
2.指纹采集器:(有W26接口指纹机)
