概述
据统计,90%以上的非法入侵是通过现有出入口进入的,因此出入口的管理和保护是现代社会安全防范技术的重要组成部分。
随着世界经济的不断发展,门禁管理系统已成为智能建筑、停车场、酒店、酒店、机房、银行甚至居民区不可或缺的组成部分。网络门禁管理系统作为门禁系列中最强大、最完善的系统,在安全防范、出入口高效自动化、智能管理等系统中发挥着不可替代的作用。
E.CH网络门禁管理系统拥有世界上最全面、最完善的网络组合方式,包括RS485组网,无线组网,GPRS组网方式、TCP/IP以及最先进的组网方法CAN总线网络模式。
2 基本工作原理
该系统使用RFID人员需要使用授权的感应卡RFID感应卡进入。在读卡器的有效范围内,读卡器将验证卡中的数据(密码)并传输到控制器,控制器将立即自动识别该信号,包括卡号、位置、有效时间等。如果所有这些都符合要求,控制器将启动电子门锁。此时,控制器和主控计算机实时记录持卡人的卡号、姓名、进出时间和进出控制点,并随时打印报告。如果主控计算机配备考勤软件,可以根据这些刷卡记录对人员的上下班情况进行统计分析,从而达到考勤的目的。如果持卡人没有通行权限,控制器将拒绝开门并报警。如果强行进入或打开门,系统将自动将报警信号传输到主控计算机,由保安处理。禁止无合法身份人员进入,大大提高了单位或部门的安全性。如果卡片意外丢失,只要卡片在控制器或主控计算机软件中注销,卡片将不再有开门权。
3 RFID门禁考勤管理系统的应用范围和目的
门禁管理系统的主要应用范围包括:高级员工办公室、研发中心、实验中心、财务中心、网络管理中心、安全中心、计算机房、主控制室、主设备室、工厂、学校、货运中心、停车场、矿业单位、人事档案管理中心、社区出入口等重要通道,配合消防、监控、防盗系统实施安全联动,实现最大意义上的安全保护。
门禁系统最基本的三要素是"3W":When(何时)、Where(何地)、Who(谁)。也就是说,为了提高安全管理的便利性和实时性,谁可以在何时何地进出,实现出入口的科学有效管理。
4 RFID感应门禁考勤管理系统的优势
RFID与传统的机械钥匙相比,感应式门禁考勤管理系统具有很大的优势:
1、 使用寿命长
RFID感应卡和读卡器无需机械接触即可工作,避免了机械磨损造成的故障,大大延长了使用寿命。
2、 使用方便
RFID感应卡使用非常简单,不需要固定方向和位置,携带方便,可以放在包、口带、车内不会影响使用效果,RFID读卡器可一次读60张卡,有效距离3-15米(可扩大或缩小范围),有效解决排队打卡带来的问题,大大提高工作效率。
3、 安全可靠
每张卡出厂时都有唯一不可改变的号码,卡和读卡器不能复制,防水、防磁、抗干扰。当卡意外丢失时,无需更换锁,只需在控制器或系统软件中删除卡,以确保系统的安全和可靠性。
4、 一卡多用
机械锁每门至少要配一把钥匙,RFID感应卡可以用一张卡打开多扇门。只要你随身携带一张卡片,你就可以通过任何通道,不再需要带很多重钥匙。
5.提升企业形象
RFID感应卡可打印个性化图案,图案清晰,不易变色和脱色,便于应用和管理。内部可以激励员工,外部可以提高企业形象,有助于降低管理成本,提高工作效率和经济效益。
5 设备组成
1. 控制器:系统的大脑,系统的所有动作都由它发出控制命令。
2. RFID读卡器:系统的输入设备有全向和定向两种,有效读卡范围为3-15米
3. 系统软件:我们使控制器按照我们的要求控制整个系统。
4. 电锁:它完成了对门的开关控制。
5. 电源:220V交流电。
6. 出门按钮:出口不安装读卡器,必须安装出门按钮,确保人员顺利进出。
7. RFID感应卡:人员考勤和进入控制通道的凭证。
8. 门磁:检测门的状态,并在强行开门或加班时向控制器发出报警信号。
9. DIDO模块:扩展系统的输入输出口。
10. 多协议通信转换器:该转换器可以通过多种方式控制系统。CAN通讯方式,Modem拨号控制模式,DTMF音频按键控制方法等。

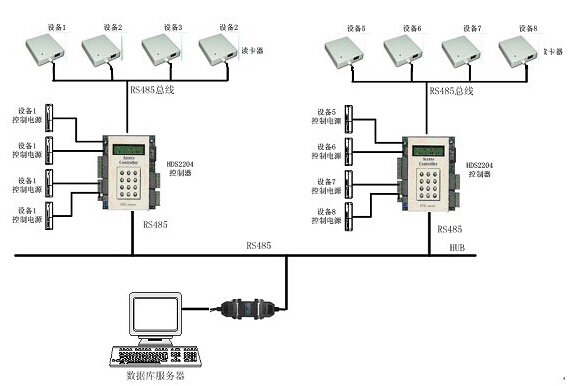

6 系统组网图
系统组网图
7 硬件功能特性
1. E.CH2204系列控制器可控制四门和两门,每门可连接两个读卡器,实现进出读卡双向控制,有效防止跟随。
2. E.CH2204系列控制器采用功能强大的32位微处理器,可存储6000张普通卡和500张临时卡,最多可存储1万张事件记录。
3. E.CH2204系列控制器有8个输入口,可连接门按钮、门磁开关、红外传感器、火灾传感器等NO、NC可选方法,可用于控制电锁、警铃、警灯等设备DI/DO最多可增加32个输入口和输出口,实现各系统之间的无缝连接。
4. E.CH2204系列控制器控制的门区间可以反潜(A.P.B)控制,即持卡人刷卡进入时,必须从指定出口刷卡,出门后,卡可以再次从入口刷卡,禁止卡从入口连续刷卡,有效防止多人共同使用卡。
5. E.CH采用光电隔离技术,有效抑制干扰,使控制器工作更加稳定。
6. E.CH可采用2204系列控制器RS485或TCP/IP采用通信方式RS485通信系统最多可连接128台控制器;TCP/IP对系统大小没有限制。
7. E.CH2204系列控制器配备12位标准键盘和2行16位液晶显示器。键盘和液晶都有高亮度背光,便于低照度操作。
8. E.CH2204系列控制器内置锂电池,运行时无需连接专用电脑,断电后数据可保存十年不丢失。
8 读卡器
外观简单大方,防水防尘,适用于室外或环
恶劣的地方。
白灰
方向:定向可调
声音/视觉提示:峰鸣器 / 指示灯。
读卡距离:3-15m(可根据实际情况进行调解)
工作温度:-40-+70?C

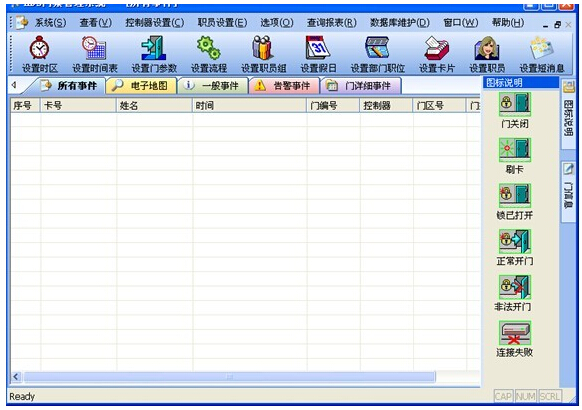

9 门禁管理软件的功能特点
1. 具有电子地图显示功能。软件可以实时监控所有门区的工作状态,如门开关、人员进出、强制开门、加班开门等。一旦出现异常情况,可以直接从电子地图了解事件发生的地点,从而在最短的时间内处理,最大限度地减少用户的损失。
2. 它具有照片输入和实时显示功能。输入员工信息时,将人员照片一起输入。当人员刷卡开门时,系统软件将其照片实时显示在事件记录监控窗口,方便管理人员比较,提高系统安全性。
3. 具有一定时间段的自动开门功能。该功能非常适用于一段时间内人员进出非常频繁的公共通道。如社区大门、高层办公楼主出入口等。当人员频繁进出时,系统会自动打开电锁,以减少机械设备的损失,延长使用寿命。当人员进出频率下降时,特别是在夜间,系统会自动关闭电锁,人员需要经授权进出IC卡。
4. 具有有设置临时卡的功能。在生效日期前,卡未生效,不能使用;到生效日期,自动生效;到期日,卡将自动无效。该功能非常适用于人员流动性大的单位和部门。
5. 设置多达1024个员工组,轻松实现任何人进出任何门。
6. 有32个时间表和两个不同的假日控制,可以完全满足一张卡对不同的门有不同的时间限制和不同的个门有不同时限控制的要求。
7. 它具有很强的报告查询功能。可根据日期、时间、进出地点、事件性质、卡号、姓名等条件查询,查询结果可根据Excel保存等文件格式。
10 考勤管理软件功能特点
考勤管理是以门禁系统为基础的。系统软件提取员工上下班时在某些渠道的读卡数据,进行分析统计,实现考勤,从而最大限度地降低系统硬件成本。
本考勤管理系统可进行:
? 可分别安排员工和部门,支持多班次,实现跨天工作和无限部门的动态考勤管理,满足大型企事业单位的考勤需求。
? 实时记录员工上下班时间,并上传到系统管理中心。
? 可随时查询员工的考勤情况。
? 计算、分析和总结员工考勤数据。
? 生成员工个人考勤月报表,提供每个员工每天的上下班时间、迟到和缺勤记录。
? 一些门禁点和考勤功能可以在门禁的基础上任意指定。
