1.系统介绍
1.1系统简介
该系统采用无线传感网络和RFID通过安装射频识别技术RFID根据老年人管理的实际情况，开发了一套完整高效的智能管理系统。
1.2系统特点
(1)RFID先进的设备技术
RFID有源标签技术可以通过外部材料读取数据；使用寿命长，可以在恶劣环境中工作；读取距离更远；可以快速写入和访问数据；标签内容可以动态变化；多个标签可以同时处理；标签数据访问具有密码保护和更高的安全性；可以跟踪和定位标签附。
(2)该系统成熟度高
具有低成本.低功耗.不依赖其他系统，具有稳定性和保密性的特点。充分考虑网络.主机.操作系统.设计数据库的可靠性和安全性。
(3)兼容性和可扩展性好
采用先进的计算机应用技术，具有良好的可扩展性。开放的系统结构和长期的生命周期可以满足未来能的需要；系统通过GPRS或者串口获得的数据可以与系统无缝连接。
2.系统介绍
2.1系统概述
1)为每位老人分发按键卡标签或腕带标签，标签中存储唯一的标签ID作为人员的唯一标志，号码还可以存储人员的简单信息：姓名、公寓、房间、联系方式、子女信息等；
2)物联网全向监控器安装在社区重要道路、湖泊等场所，实现人员定位和判断。
3）通过对物联网全向监控器读取信息的记录，可以区域定位所有老年人。通过连接所有老年人通过的读卡器，您可以了解人员大致通过的路线，并支持历史轨迹查询。
4)在社区出入口部署物联网定向监控器，实现老年人进出判断、老年人进出时间记录等功能。

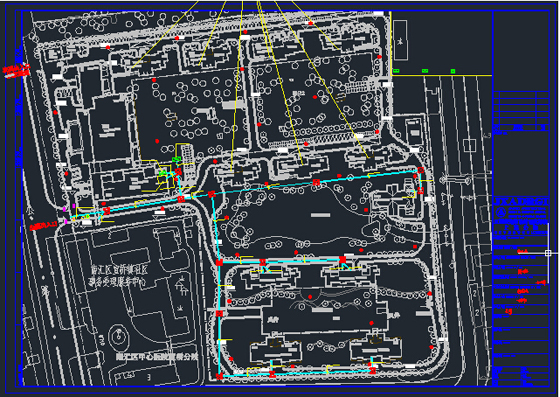

2.2设备布局图
1. 红点代表物联网全向监控器(实现人员定位)
2. 粉色长方形代表物联网定向监控器(确定人员进出社区)
3. 绿六边形代表物联网中继器(接收所有物联网定向监控器的信息，将数据上传到上位机)
2.3设备功能
2.3.1设备原理介绍
物联网全向监测器(读卡器)
主要用于室外环境。读卡器识别距离可达500米，完全无遮挡。建议读卡在建筑等环境中使用30米-80米。该物联网全向监测器采用防水外壳，即使在环境恶劣的地方也能正常工作。根据实际情况，室外区域可分为多个小区域管理，每个区域布置物联网全向监控器，标签进入识别区域，根据物联网全向监控器和标签之间的衰减值，标签越接近物联网全向监控器，捕获效率越快，捕获速度越慢。同时，物联网全向监控器还可以提供485/232/网口/GPRS/WIFI等接口，方便用户选择。多台设备Zigbee网络定位精度为5-15米，如图5所示。
物联网中继器
用于收集物联网定向监控器和物联网无线节点的数据，然后通过有线或无线传输到系统终端。物联网中继器通常用于4-6个物联网定向监控器和物联网无线节点。同时，物联网中继器还提供485/232/网口/GPRS/WIFI方便用户选择各种接口。如图6所示，物联网中继器收集数据。
2.3.2设备的具体配置
物联网定向监测设备配置
第一层Zigbee网络：电子标签
第二层Zigbee网络：物联网无线节点：&物联网定向监控器-物联网中继器
第三层Zigbee网络：数据采集器-总控平台
物联网全方向监设备配置配置
第一层Zigbee网络：电子标签-物联网全方位监控器
第二层Zigbee网络：数据采集器-总控平台
2.4功能实现
2.4.1老人管理
为每位老人分发一个卡式标签或腕带标签，标签内的存储是唯一能识别老人的标签ID还可以存储老年人的简单信息：姓名、公寓、房间、联系方式、子女信息等；其他详细信息也存储在这里ID在号码对应的后台数据库中，供管理人员查询和访问。
由于卡标签是有源的，信号一直在发送，每一位持有卡标签的老人在进入自己的工作范围时，读卡器读取标签内容。
读卡器读取信息后，通过通信接口将数据发送到系统上位机，与上位机中老年人的信息进行比较：如果老年人的信息与后台数据库中的信息匹配，则可以顺利进入；
及时统计小区内所有老人的信息。如果老人有身体或其他情况，可以按键报警，监控中心可以立即知道老人的位置信息。
可选择视频联动功能，按键报警后，系统分析老人的位置，自动调用附近的摄像头查看情况。
2.4.2.全程区域定位
每位持有电子卡标签的老年人进入相应区域时，每条道路上的物联网全向监控器都会读取标签，确定他在哪个区域，并通过通信接口将老年人信息发送到控制端上位机。上位机记录老年人的行动轨迹，可以定位老年人的区域，监控人员可以通过上位机查询老年人的区域位置。
2.4.按键报警/摇腕带报警(可选)
每个腕带标签和卡标签都有一个按钮。如果老年人有身体状况，老年人可以通过按钮报警。报警信号将通过物联网向监控中心发送，并在电子地图上显示其位置，并通过对讲系统通知附近的工作人员检查。
2.4.四行进路线查看
当持有电子标签的老年人通过各区域布置的读卡器时，读卡器会记录此时标签的信息和出现时间。通过连接这些读卡器，您可以了解人员的大致行驶路线。
2.4.5出入社区记录
持有电子标签的老年人通过社区出入口后，系统会自动记录其电子标签的出入时间和姓名，以便以后查询。
