基于433MHz+125KHz 双频RFID的人员室内定位管理方案

一、方案背景

GPS户外人员定位已广泛应用于定位,但对于人员的室内定位,由于GPS信号无法覆盖或覆盖获取室内人员的具体位置信息,给人员的位置管理带来不便。应用433MHz+125KHz双频RFID技术,准确定位人员的室内位置将有效提高生产办公效率和人员管理水平。

二、 方案的特点和优点

1、 433MHzRFID适用于各种室内环境,具有绕射性强、穿越性强、传输距离长等特点。

2、 读卡距离远,无需靠近刷卡,自动远距离识别。

3、 携带方便,433MHz具有较强的绕射性能,电子标签可以放置在随身携带的袋子中,也可以挂在胸前等方式,各种携带方式可以有效识别,具有携带方便的特点。

4、 由于433MHz强大的绕射性能解决了其他问题RFID人体屏蔽引起的识别率低的技术克服了其他问题RFID技术漏报、误报。

5、 精确控制,可靠识别,激发区边界清晰,边界误差约0.3米,激发器与电子标签之间的信号激发距离小于5米,克服了其他RFID由气候、电磁环境、建筑环境等影响引起的技术识别问题。

6、 电子标签通常处于待机状态,只有在进入激发区时才能发射信号,具有功耗超低、无辐射损伤、使用安全可靠的特点。

7、 超低功耗,电子标签使用寿命长(一般标签电池使用寿命超过5年)。

8、 允许人员快速进出并行(最大并行量100人)。

9、 可埋地安装或安装在天花板上,不影响门的美观,超宽门的进出管理更具优势。

三、 主要功能

1) 人员管理:

人员信息与电子标签号一一对应,信息存储系统,提供方便快捷的管理和维护界面。

2) 实时定位:

实时显示人员位置信息,并保持人员位置信息记录供查看。

3) 地图显示:

显示不同区域的图案,显示当前人员位置信息,并可查询统计信息。

4) 历史轨迹:

历史轨迹可根据人员或电子标签号查询。

5) 按键报警:

当人员按下电子标签按钮时,系统会发出报警,并提示报警人员的身份信息和位置信息。

6) 禁区报警:

可划分不同区域,区域可设置禁区报警条件,人员进入禁区时可自动报警。

7) 低电报警:

当电子标签电池电压低时,后台会自动提示所有电子标签号,以便及时更换电子标签。

8) 记录查询、统计及报表:

可查询人员位置、报警、处理等历史记录和统计信息,具有报表导出功能。

四、 基本原理

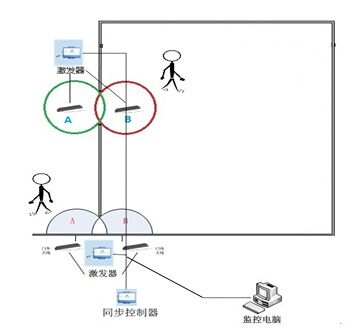

1、 示意图

基于433MHz+125KHz 双频RFID的人员室内定位管理方案

该系统由监控计算机和125组成KHz 激发器”、 同步控制器KHz天线”和“125KHz+433MHz 双频

RFID由电子标签(以下简称电子标签)组成。

2、 工作原理

1) 每人分发一张电子标签,实现一人一卡。

2) 激发器安装在每个房间的出入口,激发天线安装在出入口内外两侧。125人携带电子标签KHz当激发天线时,电子标签被唤醒并发送433MHz无线射频信号。

3) 激发器获取电子标签信号ID、激发天线ID、激发信号强度、电池低电指示等。)并将信息传输到监控计算机。

4) 监控计算机分析收集的数据,获取具体位置和报警信息。
