第一部分 概述
城市燃气是城市基础设施的重要组成部分，在社会环境和现代城市建设中发挥着重要作用。为确保天然气输配管网的安全运行和供气稳定，提高现代供气管理水平，北京燃气集团已完成高自动化水平和广泛覆盖范围SCA—DA整个燃气远程监测数据传输系统(监控和数据采集系统)。
目前SCADA系统中使用的数据通信可分为有线和无线两类，其中有线通信主要包括架设光缆、电缆、电话线或x．25、DDN、ADSL等。无线通信主要是短波通信、扩频通信、卫星通信GSM通信及GPRS通信等。在燃气行业，由于各监测点地理位置的特殊性，存在监测点数量多、分布范围广、距离远甚至偏远等问题。过去，租金很贵DDN有线通信，40004000 MHz这些通信方式具有投资大、租金贵、服务不及时等特点。随着通信技术的不断发展和完善，无线通信组网灵活，成本低，施工周期短，操作维护简单，性价比高SCADA逐渐成为系统中的一种趋势。GSM经过多年移动通信部门的建设，网络的覆盖范围近年来不断扩大，已成为成熟、稳定、可靠的通信网络，特别是近年来推出的GPRS新业务，非常一致SCADA系统的使用特点。这样，在SCADA系统中采用GPRS网络可以传输数据。
GPRS燃气SCADA厦门四信通信科技有限公司与系统集成商合作开发系统GPRS技术的燃气SCADA系统。现场监控终端RTU和GSM/GPRS网络可以组网多个加气站、储配站、调压站和测量点，实现远程实时集中控制管理，实现远程无线实时监测、控制、报警、故障诊断和排除管网压力、流量、环境参数和动力环境的功能。监控系统符合气站的实际情况，在实用性、可靠性、技术先进性、经济性等方面都有很多创新。
调度管理中心和工作维护人员使用燃气GPRS远程监控系统提供的远程无线监控、控制、报警、报告、打印等功能，可实现气站的全面监控和管理。
第二部分 项目分析
燃气GPRS远程监测主系统由燃气配送管网监测子系统、燃气计量数据采集子系统和燃气数据控制中心组成。燃气配送管网监控子系统可实现远程无线实时监测、控制、报警、故障诊断和排除管网压力、流量、环境参数和动力环境的功能。气体计量数据采集子系统可以监控气体用户的气体使用，支持GPRS在线监控功能，可根据图表、报表等方式统计查询监测气体使用数据。整个监控系统符合燃气站的实际情况，在实用性、可靠性、技术先进性、经济性等方面都有许多技术创新。
2.1系统组成
燃气输配SCADA系统一般由现场组成RTU，无线传输终端F控制中心通信服务器，SCACD系统服务器和操作员终端(客户软件或客户软件)web系统)等部件组成。
2.1.1 RTU： 采集器采集管网压力、流量、环境参数、动力环境等。；用户的燃气用量是通过燃气计量获得的。
2.1.3 传输终端： 厦门四信采用传输终端F2103，实时永久在线，嵌入自主知识产权TCP/IP协议栈，透明传输，支持RS232和RS支持各种工作模式，支持虚拟数据专用网络。
2.1.3 控制中心通信服务器
2.1.4 中心软件系统：基于ORACLE数据库抄表软件，用户数量无限，安全可靠，运行和处理速度快 ，功能丰富完善。
2.2 系统总架构
该系统由中央站和监控站组成，主站负责监控和管理，监控站采用RTU实现数据采集、存储、控制和上传。

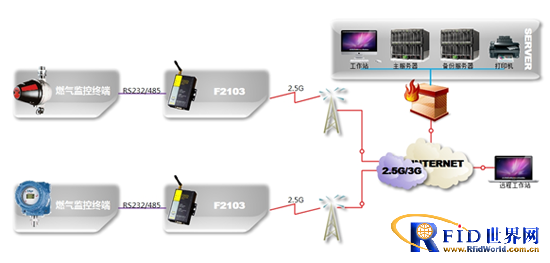

监测站的各种监控传感器首先总结为收集器RTU，通过信号线从传感器到各种监控数据(压力、流量、环境、使用量等)RTU，RTU通过RS厦门四信通信232/485接口F2103（RS232或RS485)无线传输终端连接，RTU处理监控数据，包装协议，把数据传给F2103 IP MODEM(gprs dtu) ，F2103 IP MODEM处理数据协议，打包，然后发送给GPRS通过无线网络将数据发送到监控中心，实现监控数据和监控中心系统的数据通信。所使用的传感器包括温度传感器、浓度传感器、气量传感器、压力传感器等，输出为电压和电流模拟信号，实际需要增加或更改相应的传感器。所使用的传感器包括温度传感器、浓度传感器、气量传感器、压力传感器等，输出为电压和电流模拟信号，实际需要增加或更改相应的传感器。远程数据中心服务器使用APN专线或普通ADSL作为网络接入。当F2103通过GPRS网络连接到远程数据中心服务器主机，建立透明数据通道，RTU只要将生成的数据发送到串口，F2103将收到的数据原封不动地发送到数据中心服务器主机；服务器主机发出的命令通过通道传输到F2103后，F2103通过串口送到RTU，实现数据双向透明传输。系统拓扑图如下图所示：
无线通信
