1、PLC-触摸屏简介
触摸工业图形显示器(以下简称触摸屏)是一种新型的可编程控制终端，是新一代高科技人机界面(国外称为 HMI 或 MMI ）该产品是替代传统控制面板和键盘的智能操作显示器。自动化控制过程可用于参数设置、数据显示、曲线、动画等。 PLC 控制程序。 体积小，体积小， 简化连线， 防尘、抗震 、防水、防电磁 等特点。
PLC它是一种操作速度高、指令丰富、功能强、可靠性高、使用方便、编程灵活、抗干扰能力强的可编程控制器。近年来，随着科学技术的不断进步，各行业对生产设备和系统的自动化要求越来越高。采用现代自动化控制技术对降低劳动强度、优化生产工艺、提高劳动生产率、降低生产成本起着非常重要的作用。
2、PLC-触摸屏的应用领域
* 自动控制传统的工业设备和机械；
* 中小型过程控制系统；
* 远程维护服务系统；
* 节能监控系统；
3、基于PLC控制和触摸屏的具体解决方案
3.1 城市(工厂)污水处理自动化控制系统解决方案
3.1.1 系统概述
污水处理工程自动化系统下控制站采用上位机，PLC最新的智能控制器作为主控装置，集现场总线功能于一体，还配备继电器、接触器、智能热继电器、电力变送器等装置，完成工艺设备的保护和控制、工艺数据采集和控制功能。此外，系统还包括在线水质分析仪器、变送器、调节阀、电磁阀、各种泵和风扇。
3.1.2 系统主要控制功能
* 自动排油控制:污水进入隔油池后，控制器根据水温自动打开蒸汽阀加热污水，使水温达到设定温度，启动浮油机工作。吸收水面浮油，达到排油目的；
* 集水池潜水泵控制：污水进入集水池后，根据水位启停潜水泵，将污水送至一级气浮池；
* 混凝加药泵控制：根据潜水泵启停控制混凝加药泵启停；
* 加碱及PH值控制：根据检测PH值自动调节碱量，中和后PH值控制在6~9；
* 回流泵控制：根据潜水泵的启停控制回流泵的启停；
* 风机控制：根据氧化池的含氧量，自动控制风机的启停；
* 一、二沉淀池自动定时排泥控制；
* 定期反冲洗控制滤池。
3.1.3 系统特点
* 基于Windows NT/2000/XP系统设计和软件实现采用面向对象的技术和方法；
* 开放性强，遵循ODBC、COM/DCOM、Active X、IEC-1131-3等国际标准；
* 可根据用户需求进行整合WINCC、IFIX、FIX32、RSVIEW、INTOUCH、阻态王等阻态软件；
* 系统界面直观，浏览功能完善；
* 系统功能齐全，技术先进，操作简单，维护少；
* 基于现有系统，扩展能力丰富方便；
* 系统提供丰富的形式报表、位统计和决策依据。
3.1.4 系统指标
* 数据刷新1s；
* 事件顺序分辨率<2ms；
* 控制命令响应时间≤1s；
* 调整图片响应时间<1s。

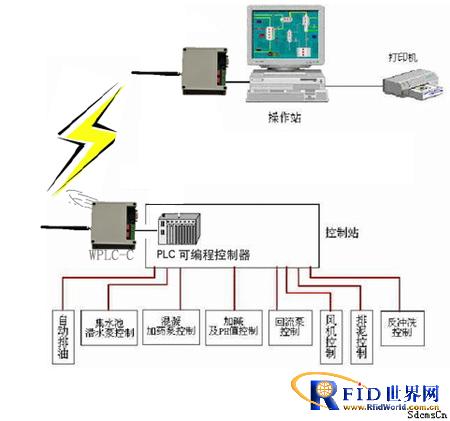

3.1.5 系统组成原理图
可编程控制器
