1、 系统背景
近年来，我国电力建设发展迅速。这两个网络的改造在一些地区已经初步完成。电力客户不仅需要电力，还需要高质量的电力，享受更好的服务，提高电力部门的实时结算水平，建立区域甚至全国统一的电力市场已成为所有电力部门的共识。与此同时，供电部门对用户侧防盗技术的要求也越来越迫切。随着传统结算手段的改进，对关口和配变计量监测点用电监测的需求越来越强烈。传统的电力结算依靠手动定期到现场复制数据，在实时性、准确性和应用性方面存在诸多不足。
目前，电力系统配网自动化和配变监测的发展仍处于初级阶段，只在少数城市进行了局部试点。由于馈线开关和配电变压器分布点多，位置混乱。建立及时性强、可靠性高、投资省通信网络困难，已成为网络自动化和配电、大、中用户电力管理系统的主要障碍，只有利用现代通信技术和计算机技术和电能测量技术，才能及时、准确、全面地反映电力使用、销售。
电力部门建立立电力客户现场管理和服务系统已达成共识。但目前的情况是，基于变电站的电能收集管理系统已经投入运行。如何利用现有的机械设备，在尽可能节约成本的基础上，将两者完全结合起来，实现变电站、电厂、大客户的实时负荷数据和电能数据的收集和统一管理，已成为电力部门开始探索的新思路。特别是在县级电力部门，这种需求越来越突出。
2.系统总体设计思想
为满足（地方、县局）电力管理部门、电力营销部门电力管理和负荷控制的需要，我们设计了双通道独立收集、统一数据存储、管理、突出特色应用集成系统建设方案，实现电力客户和变电站、电厂信息收集、控制、管理功能：
对于电力客户，我们配置ERTU-1000型抄表终端实现负载数据、电能数据、电表实时状态信息的收集和存储管理。主站通过租用移动公司的专线和GPRS网络连接，ERTU－1000G型抄表终端通过GPRS无线网络与主站前置机通信，定期报告负载数据、电能数据及状态、报警信息等，还可接受主站发布的召唤和控制命令，实现数据采集及相应的控制功能。
我们配置变电站和电厂ERTU2000型数据采集终端实现电能数据、电压、电流、功率等数据的采集和存储管理。主站通过光纤数据网络连接到采集终端，并定期采集相应的电能数据、电压、电流、功率等数据。
3、系统结构
本方案设计ECM电力抄表管理系统由ECM主站、ECM终端（包括ERTU－1000G型电力客户现场数据抄表终端ERTU由2000型变电站、电厂数据采集终端和通信网络组成。其中，ECM终端是本系统的客户端设备（子站），安装在电力客户现场、变电站、电厂内，实现负载数据、电能数据等遥测信息的收集、存储和控制命令转发（电力客户）；ECM主站是本系统的服务器端(主站)，实现一切ECM存储、计算、转发、浏览、自动生成报端发送的负载数据、电能等数据，以及负载控制、电力综合管理；通信网络包括GPRS无线网络和光纤数据网络，确保终端与主站之间的通信。

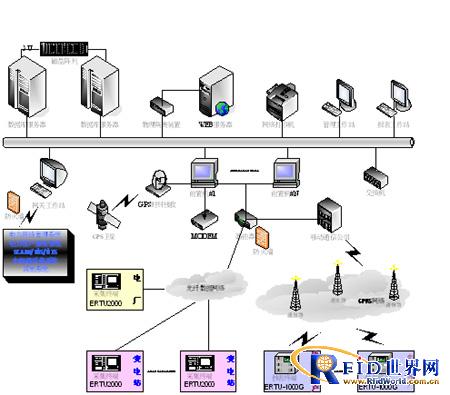

系统网络结构如下图所示：
