1.系统背景和实施意义
1.1 系统简述
停车场计算机收费管理系统是现代停车场车辆收费和设备自动化管理的总称，是完全置于计算机管理下的高科技机电一体化产品。
随着社会的进步和发展，人们的生活方式发生了深刻的变化，城市交通拥堵是现象之一。由于交通工具的增加，城市的交通拥挤甚至混乱给人们的生活带来了极大的不便，迫使人们找到高科技的有效手段来解决这种不便。智能停车场是符合这个时代需求的高科技产品，既能有效解决乱停乱放造成的交通混乱，又能促进交通设施的规范化建设，尽量减少车主失车被盗的担忧。此外，在技术方面，其高科技与其他现有智能系统相匹配，具有良好的开放性，容易与其他智能系统组合成更强大的综合系统，符合各种综合方法的先进管理。
停车管理，是为了建设安全文明社区管理需求，以物业社区停车场智能管理为目标，重点购买月租金、月卡固定停车用户为服务对象，实现方便、快捷、安全、物业公司管理科学高效、服务质量文明的目的。它将在提高物业管理公司的管理水平和综合服务水平方面发挥重要作用。
木兰停车场管理系统为非接触式IC卡是以车辆图像对比管理为核心的多媒体综合车辆收费管理系统。该系统将是先进的IC卡识别技术与高速视频图像存储相结合。通过计算机图像处理，全面管理车辆进出停车场的费用、保安和管理。
在非接触式IC在卡停车场管理系统中，持有月租卡或固定卡的车主在进出停车场时，通过车辆检测器检测到车辆，将IC卡穿过出入口控制箱的感应区，读卡器读卡，判断卡的有效性，摄像机记录车的图像。对于有效的IC卡、自动闸门的闸杆升起放行，并将相应的数据存储在数据库中。若为无效的IC当卡或车辆图像不同等异常情况时，不予放行。
对于临时停车的车主，在车辆检测器检测到车辆后，按下入口控制器上的按钮IC卡，并完成读卡、摄像头和放行。出现时，在出口控制器上读卡并支付停车费。同时，对车辆进行图像比较。无异常情况时，闸门升起放行。
同时，停车场管理系统具有强大的数据处理功能，可以完成收费管理系统各种参数的设置、数据的收集和统计，以及发卡系统发布的各种参数IC对丢失的卡进行管理，挂失，并能打印出有效的统计报表。
1.2 系统设计的原则和意义
设计原则：
根据我们对停车场系统设计的理解，在设计过程中应遵循以下原则：
业主车辆的管理主要集中在两点上。首先，系统应方便业主车辆的进出，使业主能够完成身份识别和停车扣除，无需下车阅读卡。其次，系统应能够准确判断入场车辆是否已支付当月停车位租金。
临时车辆：由于临时车辆的收费是按停车时间计算的，时间段的控制是临时车辆管理的关键。
停车场系统必须保证停车车辆的安全，其他车辆不得恶意驾驶。
如果使用统一的系统，系统设计应考虑将来扩展到一卡通系统的可能性IC可实现门禁、考勤、售饭、会所消费和停车场管理。
系统设计目标：
（1） 停车场系统设计符合国家和北京停车场管理和收费标准。
（2） 该系统采用流行的客户服务器模式，用服务器存储现场数据，
（3） 智能过程逐步指导用户完成车辆进出停车过程，及时提示整个过程中的问题，确保车辆进出方便快捷。
（4） 高安全性：与国外停车场的设计不同，系统更多地考虑了中国的国情，重点加强了车辆的静态和动态预防。静态部分可扩展电子密码锁和报警装置，监控停车车辆，动态部分采用图像比较系统完成进出车辆图像的动态控制和比较，最终确保系统的安全。
（5） 车辆保护功能：闸门根据车辆通行情况自动升降，具有防撞车功能，即只要车辆仍在闸门下，闸门将保持其初始状态。
（6） 停车费由计算机统计确认，消除了人为操作造成的错误和作弊，保护了投资者的利益。
（7） 采用计算机网络与收费软件相结合的方法，防止非法修改或越权查阅资料。
（8） 管理计算机和各收费计算机可实现实时监控，管理计算机具有外部接口，网络扩展性强。
（9） 采用标准的工业控制系统结构，可根据用户的不同要求组织不同系统的配置，方便灵活。
（10） 安装、调试、维护简单方便，易于更换和维护。
二、介绍系统组成、工作原理和方案
2.1 系统组成
该系统主要由以下部分组成：RFID射频子系统；门禁控制子系统；图像识别子系统；LED显示和语音系统；管理子系统。
RFID子系统：2.45G电子标签、2.45G读卡器，发卡机
门禁控制子系统：道闸、地感线圈、道闸控制器
图像识别子系统：车辆捕捉摄像机、视频采集设备、视频电缆
LED显示和语音：LED显示屏、语音模块、相关附件
管理子系统：监控中心计算机、管理软件、配电箱

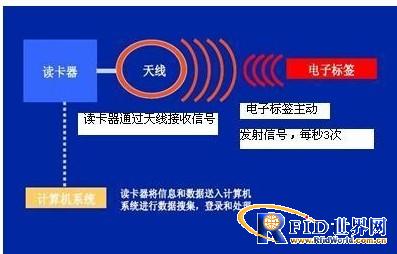

2.2 工作原理
非接触式IC卡
