基于RFID的智能冰箱设计方案

0 引言

随着人民生活水平的快速发展, 随着生活节奏的加快,冰箱在家庭中的作用越来越大,但整理起来很麻烦, 同时,我们往往不知道食物是用完了还是忘记了冰箱里的一些食物,造成了各种生活麻烦。

本设计采用射频识别(RFID,Radio Frequency Identification)结合互联网和信息处理技术,建立智能冰箱食品监管系统,实现冰箱食品记录。然后冰箱里的食物可以通过查询数据库显示在冰箱的液晶屏幕上,或者通过手机发送短信到冰箱查询家里的食物,通过手机购买冰箱食品,以满足未来智能家居的需求。

随着物联网的发展, 智能家居在物联网方向的投资正在迅速扩大,RFID 成品标签也在减少,未来可能会取代条形码成为食品外包, 而且RFID 标签称为耐用、耐用、免维护。随着大多数家庭都达到了小康水平,他们渴望更方便、更容易得到家用电器。虽然该系统只是原型,但价格适中,采用更前沿的技术,比传统冰箱更方便,为城市人忙碌的生活提供了便利,解决了许多琐碎的生活问题,并将被大多数人接受。

1 系统总体方案设计

1.1 总体系统方案

根据智能冰箱终端的功能和技术要求, 决定使用硬件+设计智能冰箱终端的软件系统结构,应用层在OS 根据项目的不同需要,各部分简要介绍如下:

基于采用的系统选择Intel Xscale PXA270 以硬件开发平台为基础的硬件开发平台Intel XScale 架构的ARM 处理器。

选择嵌入式操作系统Windows CE 5.0.Windows CE 它是一个高度模块化的嵌入式操作系统,用户可以根据自己的设备需求通过Platform Builder 定制和裁减工具。

应用程序框架:qt-embedded-wince-opensource4.6标准库丰富,动态引擎丰富,Widget 样式表,强大的图形布局和多线程功能; 在Windows CE 实现高性能、占位小等特点。

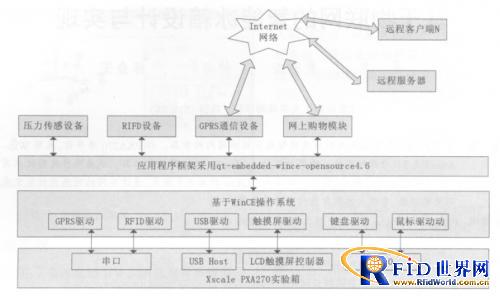

该系统用作家用电器, 食品可以通过网络随时查询和上网, 用户可以通过短信了解冰箱食品信息, 决定是否在网上购买。系统总体方案图1 如下。

天线模块智能冰箱RFID 读写器
