部队人车物信息化管理解决方案

1.项目提出的必要性和可行性

1.项目提出的必要性

随着全球信息化水平的快速提高,进一步加强军队信息管理,提高军队安全手段,确保军队安全,提高军队战斗力尤为重要。目前,一些犯罪分子不时使用假军车、假牌照、假证件进行犯罪和各种破坏活动;军营值班人员也偶尔听到;未经指示擅自外出或驾驶违反军事纪律的案件并不少见。在这方面,许多部队已经开始加强保密、安全、人、车、物等方面的信息管理,并将其作为确保部队安全、提高部队战斗力的重要措施。针对当前军队的上述问题,我们认为信息建设的重点是提高军队的软作战能力,建立以预警、指挥、控制、保护、保护等功能为主要目标的信息管理势在必行。如果各单位在主要工作区、重点防范区、仓库区、营地进出口通道设备电子检测或自动识别系统,实现系统网络连接,具有自动识别、实时记录、授权、非法报警、信息查询、数据分析等功能,加强保密、安全、安全工作,确保武器弹药、装备和关键部门的安全;对实时、准确、完整地掌握军队的人、车、物,提高军队的科学管理效率,增强军队的威慑力,将发挥积极作用。

1.项目提出的可行性

作为未来军队的努力方向,以信息资源开发利用为核心的信息化建设工作已纳入军队建设日程。在此基础上,公司在总结经验的基础上,率先开发了国内首款高科技产品远距离射频识别系统产品 军车自动识别管理系统 哨兵(枪)离位报警系统、人员自动识别管理系统等。上述方案将尖端远程射频识别技术与信息技术、数据通信传输技术、电子控制技术和计算机处理技术有机结合,解决了产品在军队中的应用要求:

(1) 本产品是具有自主知识产权和自身技术标准体系的国内高科技专利产品,填补了国内空白,没有技术安全风险。

(2) 产品能适应粉尘、防爆、隔爆、耐酸、耐碱、矿井下等各种恶劣环境。

(3) 产品可以同时识别多个目标,特别适合部队管理人员、车辆和物流材料。

(4) 对人体无电磁污染。

(5) 系统产品已成为傻瓜型

(6) 性能好,价格低,与系统网络连接方便。

(7) 方便快捷的技术支持。

上述技术产品的实现是公司多年从事国防建设的高质量核心技术开发团队的科研成果和理想追求,将对军队信息化建设和科技强军战略目标产生深远影响。

2.远距离射频识别系统产品介绍介绍

2.1产品概述

远距离射频识别系统是通过远距离、无接触收集电子标签信息,实现不同状态(移动、静态)下人员的自动识别,实现目标的自动化管理。网络连接可根据不同的管理要求进行,实现网络远距离射频识别。系统远距离射频识别复合卡(即近距离和远距离二卡)可实现一卡多用途,可应用于门禁考勤管理、车辆进出管理、餐饮消费管理等方面,进一步提高单位内部信息管理水平,真正实现一卡。

本产品采用双频点、长短波频率(发射频率132KHz,接收频率315MHz)实现全双工无线数据通信的可靠性。电子标签采用先进的嵌入式微处理器,在嵌入式软件的控制下,实现睡眠、唤醒、解码、编码、通信和信息碰撞处理,同时识别多个目标;系统可以可靠识别100km/h快速移动目标,识别距离不小于9,识别范围可调1-10米,识别无盲区,无微波辐射对人体的伤害,信号绕射穿透力强,信息安全保密性能高,操作方便,可适应各种应用环境。

远距离射频识别技术产品是公司自主开发的高科技专利产品拥有自主知识产权和多项专利和专有技术,拥有自己的技术标准体系,填补了国内自动识别技术领域的空白,产品整体性能处于国际领先水平。

2.2系统产品组成

该系统产品由软件系统和硬件系统组成,包括应用软件和嵌入式软件,用于完成信息收集、识别、处理和传输。硬件系统由发射天线、接收天线、天线调谐器、阅读器和射频卡组成,用于完成信息收集和识别,从而实现预设的系统功能和信息管理目标。

(1) 发射天线:发射无线电信号以激活电子标签。

(2) 接收天线:接收电子标签发出的无线电信号;

(3) 天线调谐器:完成信号传输,调整发射天线控制区;

(4) 射频卡:电子标签通常处于睡眠状态。进入系统工作区后,发射天线发出的无线电信号被激活,发出唯一的加密识别码无线电信号。(卡内有高能电池,可使用70万次,用户可选择可更换电池或不可更换电池);

(5) 阅读器:阅读器不断产生132.3KHz低频编码电磁波信号通过发射天线发射,激活进入该区域的射频卡;放大接收天线接收的高频载波信号后,通过标准串口提取有效的数字信号RS232传输到控制计算机;

2.3系统工作原理

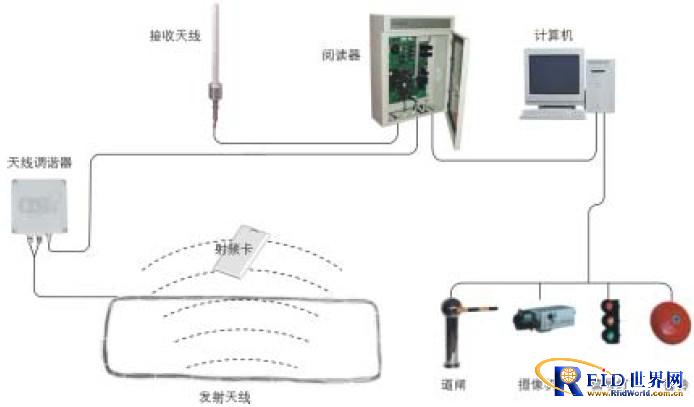

系统中的读者将加密数据载波信号(132.3KHz)发射天线向外发送;发射天线激活射频卡进入工作区域,加密载有目标识别码的加密载波信号(315MHz)通过卡内模块发射;接收天线接收到射频卡发送的载波信号。读者接收后,提取目标识别码发送到计算机,完成预设的系统功能和自动识别,实现目标自动化管理。产品工作原理简图如下:

2.4主要技术参数

接收频率:315MHz。

发射频率:132.3KHz。

通信接口:RS232。

适用电压:220VAC 50HZ。

功 耗:<15W。

环境温度:CTST2000系列阅读器-2000℃~+45℃,CTST2000型射频卡-30℃~+60℃;

识别距离:≮9m。

2.5主要性能指标

(1) 识别距离不小于9米,1~10米可调。

(2) 能可靠识别100Km/h高速移动目标(包括人、车、物等。

(3) 多个不同号码的射频卡可以同时识别。

(4) 高频电磁污染对人体无害。

(5) 识别区域没有方向性和盲点。

(6) 信号穿透力和绕射力强。

(7) 信息安全性和保密性能高。

(8) 集成度高,兼容性好,通信简单快捷。

(9) 性价比高,安装维护方便。

2.与其他产品相比,6的优势

(1) 无需在读卡设备附近读卡,性能不受天气变化、车辆大小、车辆高度的影响。

(2) 射频卡携带方便(可以放在书包、钱包、手提包里,甚至可以安装在汽车底盘周围)

(3) 射频卡可适应-35℃~+60℃各种环境,可重复拆装使用。

(4) 可同时识别多的射频卡可以同时识别,具有信号防撞功能。

(5) 准确识别的误码率几乎为零。

(6) 识别距离不小于9m,可根据具体情况设置实际感应区,识别距离1~10m可以调整。

(7) 电磁污染对人体无害。

(8) 可靠识别≤100Km/h高速移动目标(人、车、物)。

(9) 具有自主知识产权,系统安装维护及售后服务方便。

3.军车自动识别管理系统

目前,大多数军事机关、机关部门、机关、庭院等重要部门的车辆都是由值班士兵指挥的,看车牌和窗户贴纸。对于安装假卡、假卡的车辆,警卫难以识别,形成安全工作的漏洞,给罪犯一个机会。

3.1建设方案

(1) 每辆车安装电子标签(或将电子标签嵌入车牌制作防伪车牌),车辆信息如车型、颜色、发动机气缸号码、车牌号码、部队号码、驾驶证等记录在数据库档案中(电子标签卡是唯一的,不能模仿)。

(2) 远距离射频识别系统安装在需要监控的部队、大门出入口和车辆通过的交通路口。

(3) 远距离射频识别系统通过现有的通信网络(无线或光纤通信网络)和指挥中心实现计算机网络,数据库将完全记录车辆的运行状态。

(4)允许进入该区域的车辆(车辆的电子标签可根据保密级别设置不同的权限)到达一定距离时,闸门自动打开(或绿灯显示),实现不停车进出,加快交通速度,提高工作效率和移动能力。未经批准的车辆到达时,闸门不打开(红灯显示),必须由警卫检查,经批准的车辆可发放临时卡。

(5) 车辆双卡放行制度可以实施,即固定安装的车辆卡只有在司机持有的人员卡双卡同时有效通行,从而提高防盗抢劫的安全性,避免车辆丢失。

3.2实现功能

(1) 车辆管理高度自动化、信息化、人性化,符合部队对车辆的管理要求。实现部队车辆进出检测,通过检测点实时传输车辆动态信息,有效防止车辆盗窃和假车辆案件,减少车辆案件,有效实现车辆指挥和组织调度,及时掌握车辆动态,提供科学的管理和决策依据。

(2) 管理车辆,控制车辆可进出的地点。

(3) 及时、准确地记录和统计车辆进出的时间、地点、车牌号、单位等信息;

(4) 未经上级领导授权的车辆经系统监控点进出口时,系统自动报警;

(5) 未经上级领导授权,非本系统车辆不得进入。

(6) 设有系统监控点进出口时,系统自动报警无卡、故障或挂失卡的车辆;

(7) 为军队高级管理人员提供车辆动态静态信息查询系统,方便车辆调度、流量统计、进出查询、通行授权、数据保存、数据打印、任务评估、维护期提示、车辆维护记录、检查记录等;

(8) 杜绝值班人员与司机串通的不良氛围。

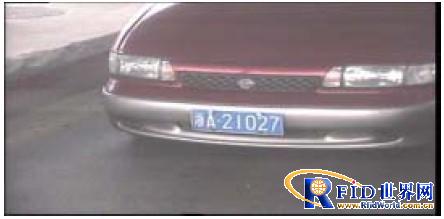

3.3车辆进出闸口示意图

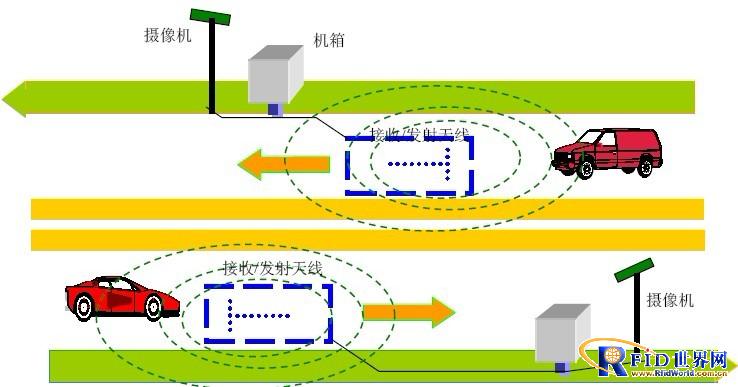

3.4车辆进出监控示意图

3.5驾驶员管理示意图

4.军车检查管理系统

假军车和假牌照对社会影响很大。虽然各军区大力整顿,但依靠设卡停车检查的手段收效甚微。远程射频识别系统产品能有效解决军车检查问题。

4.1建设方案

(1) 将车辆信息和车辆图像记录在数据库中。

(2) 远距离射频识别系统和网络安装在交叉口关卡,实现信息共享。

(3) 配备远程射频识别系统的机动检查车辆,车辆系统配备合法车辆信息和黑名单数据库(被盗车辆卡号、挂失、失效卡号信息)

(4) 固定检查站:当军用车辆到达检查关卡一定距离时,远程射频识别系统可识别车辆卡号,将车辆信息和图像与现场摄像头图像进行比较,确定其合法性:如无卡或黑名单丢失卡、被盗卡,系统自动报警;卡合法但与档案车辆图像不一致的,检查人员可以拦截。

(5) 机动检查:配备远程射频识别系统的机动检查车辆,在路上行驶被检查军用车辆时,应在10米范围内识别被检查军用车辆卡号的合法性。一旦发现非法车辆,可检查。

4.2实现功能:

(1) 有效检查假车牌、被盗车辆。

(2) 固定检查与机动检查相结合,及时拦截假军车和被盗军车

(3) 提升军队形象,杜绝刑事犯罪事件的发生。

4.3机动检查示意图

5.军需物资进出监管系统

军需物资是后勤保障的关键,军需物资的管理机制关系到军队的指挥和作战能力。特别是我们不能采用军用物资车辆的跟踪管理GPS因为GPS在美国的监控下,通信系统目前使用美国的通信卫星)。远距离射频识别系统产品可有效解决进出仓库、运输道路定点识别、非法打开集装箱提供报警信号等问题。

5.1建设方案

(1) 重要材料(包括枪支、弹药、军用材料)有电子标签,重要材料仓库门安装远程射频识别系统,未经授权非法进出仓库区域时,系统立即报警;合法进出仓库区域时,系统自动记录数量、品种等统计信息。

(2) 远程射频识别系统安装在重要交叉口或兵站,当运输车辆通过时,系统会自动记录车辆数量、车辆号码、通过时间等信息。这些信息通过网络传输到指挥中心的数据库,指挥中心可以实时向相关单位反馈材料运输的地点和时间。

(3) 电子标签安装在货物集装箱的门锁上。电子标签已在计算机数据库中提供材料信息(包括材料名称、数量、包装单元、位置等)。远距离射频识别系统安装在到货地点。当货物集装箱到达目的地时,远程射频识别系统立即读取电子标签的相关信息。一旦系统出现报警信号,说明材料错误或中途出现问题,可以及时找出原因。

5.2实现功能

(1) 自动记录物料数量、品种等统计信息,消除人为误差,实现仓库自动化管理。

(2) 信息提示和信息查询功能提供仓库材料的存储区域、存储地点、库存、过期和故障。

(3) 加强对重要材料的监控,确保设备安全,防止非法携带出库。

(4) 及时调整、分配和供应物资,加快物资周转,减少物资积压。

(5) 实现军事物资运输过程的定点监控,加强后勤保障能力。

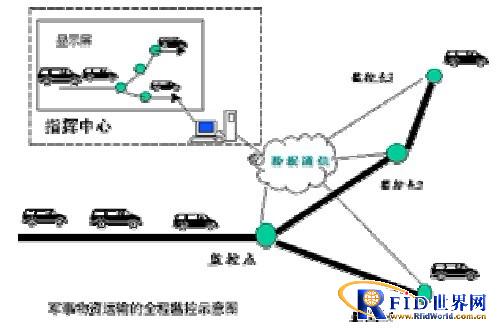

5.3军事物资运输过程监控示意图

6.哨兵(枪)离位报警系统

由于部队值班点分散,哨兵不时跑哨,难以实现动态管理和实时监控,存在安全风险;另一方面,如果武器弹药库位于一个偏远的,检查人员每天到现场进行安全检查和巡逻

检查哨兵的值班情况不利于提高军队的工作效率和快速响应能力。为确保值班目标的安全,各部队单位可在主要工作区、重点防范区、仓库区、重点岗位设备电子岗位,具有报警、检查、报警等功能,对提高安全防范工作起到积极作用。

6.1建设方案

(1) 远距离射频识别枪枝离位报警系统安装在哨卡警戒区20米范围内。

(2) 每个哨兵和冲锋枪都配备了一个独立的身份标志卡,即当系统检测到与枪匹配的电子标签信号时,它是一个有效的信号。 哨兵随身携带标志卡,冲锋枪标志卡嵌入枪支内置。

(3) 远程动态监控:系统定期从警戒区域自动检测哨子,并自动记忆。当系统两次比较错误或检测到标志卡或无法检测到标志卡信号时,监控系统发出声音和光报警信号,并记录在数据库中。

(4) 当哨兵和枪归位时,报警控制器发出报警撤销指令。

(5) 设置手动解除报警功能。

(6) 每个探测器可同时监控三个哨位。

6.2实现功能

(1) 实时动态监控哨兵值班情况,防止枪支被盗、抢劫、丢失。

(2) 报警系统显示报警位置,提高值班队应对突发事件的能力。

(3) 各级指挥员对下属边防哨兵值班进行动态管理

(4) 数据库自动记录哨兵据库自动记录哨兵值班情况。

7.人员自动识别管理系统

重要部门每人一卡。发卡时,每个人的身份信息和照片都已在电脑上注册。当持卡人来到安装一定距离的远程射频识别系统通行门时,持卡人的照片和其他信息将从数据库中调出并显示在屏幕上。经核实确认合法身份后,门禁将自动打开,摄像机将自动捕捉图像并记录进出时间供参考。无卡或未经授权的卡门不能打开。如果其他人员卡转移的照片和其他信息与现场人员不一致,安全人员可以采取果断措施,确保重要部门的安全。

7.1建设方案

本系统遵循统一发卡、统一设备、统一管理的原则

1) 部队在大门口安装了远程射频识别系统,并向下层人员发放了射频身份卡(需随身携带)。

2) 系统数据库记录卡对应人员的基本信息,包括姓名、年龄、性别、团队、工作类型、职位、照片、有效期等。

3) 部队授权该卡后生效。授权范围包括持卡人可以访问的区域或范围。

4) 当持卡人通过设置识别系统的位置时,系统将读取卡号信息,通过系统传输网络将持卡人通过的位置、时间等数据传输到地面监控中心进行数据管理;如果收集到的卡号无效、无卡或进入限制通道,系统将自动报警,监控中心值班人员收到报警信号,并立即执行相关的安全工作管理程序。

7.2实现功能

1. 远程识别(1m-10m),免刷卡操作,方便用户,富人性化管理。

2. 自动记录人员进出的时间和地点信息。

3. 人员进出可实现图像对比,有效控制无关人员进出。

4. 通过提供报警信号,系统可以实现未经授权的卡、无卡、无效卡失卡(黑名单卡)。

5. 允许多人同行。

6. 射频卡可以设置相应的权限,控制相关人员可以进出的地点,未经授权的卡可以非法通过。

7. 电磁污染采用中低频技术,对人体无害。

8. 该系统的设备和射频卡为用户提供了独特的识别代码,从根本上消除了复制、伪造和作弊 实现高度保密的现象。

9. 系统可自动生成考勤作业的统计和管理报告,提高管理效率。

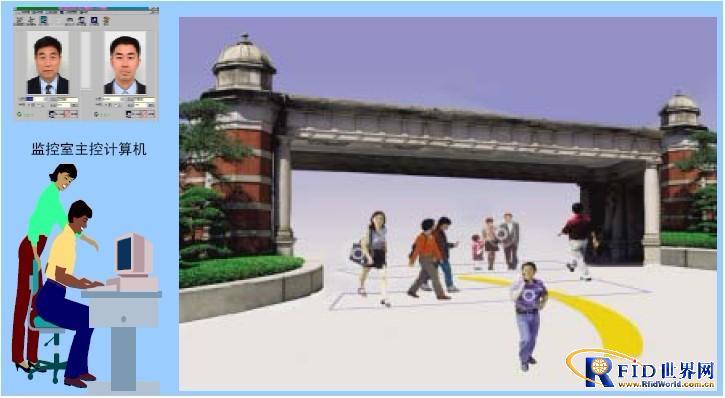

7.3人进出监控示意图

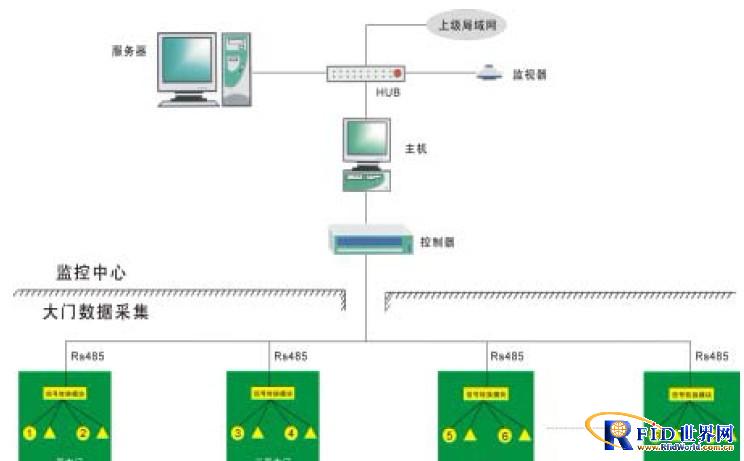

7.4系统网络构成示意图
