远程监控系统在工业控制领域具有重要意义。在许多工业场所,特别是对于一些分散、无人值守的场所,需要定期收集数据进行监控。然而,随着仪器数字化和无线通信技术的发展,现场设备的远程监控技术可以方便地实现远程仪器的测量、执行机构的操作和状态监控,非常有利于远程设备的数据复制、数据管理和设备维护,大大降低了用户的维护成本,更有利于制造商的售后服务质量,因此远程监控终端设备的研发具有实际意义。因此,提出了一个基础GPRS(General Packet Radio Service)无线远程监控系统。无线数据业务通用分组(GPRS)它是用户发送和接收高速数据、低速数据和信令的各种业务集合。
1 系统硬件设计
能够满足系统的基本需求,充分考虑系统的扩展能力,远程监控终端自动完成仪器模拟信号、数字量、开关量、采集和故障状态指示,定期收集现场仪器数据和各种状态,并保存记录。终端设备和远程服务器的通信可控,方式多样终端数据库本地/远程实时查询,充分节省通信成本。

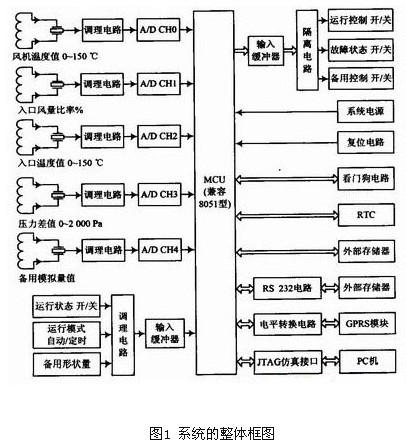

如图1所示。
远程监控GPRS
