一、系统简介
“车辆货物自由跟踪管理系统（Free Flow People Tracking System，FFPTS）”又称为“无障碍跟踪管理系统”是随着现代自动识别技术的发展而发展起来的人、车、物的管理手段。无线射频识别技术（RFID）的发展，FFPT它引起了前所未有的关注。我们投入了大量的研发力量，实施了数十个相关项目，为大型活动提供相关服务。

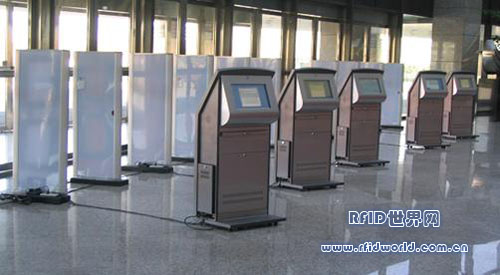

实际应用(1)
实际应用(2)
所谓的人员和车辆自由跟踪管理，是指对进入识别区域的人员、车辆和物品（识别对象）进行任何行为规范和约束，完成对象或群体对象的自动识别和跟踪，从而达到管理的目的。当然，考虑到被识别对象的隐私，这种自由跟踪和识别是善意的，并被告知系统存在。
RFID该技术在人员识别方面有着悠久的历史，RFID最早的应用之一是门禁管理的应用。RFID门禁管理的应用可视为人员管理的初级阶段，采用低频RFID系统。这种低频系统价格低廉，但也存在许多技术问题。例如，在这种管理模式下，由于低频系统没有抗冲击特性，识别距离近（门禁系统通常不到5厘米），管理者的行为受到严重限制，必须逐一近距离识别。更不用说跟踪和管理门禁以外的场合了。近年来，我们开始使用超高频(920-925)MHZ、中国政府认证频段)RFID人员管理系统的建设取得了良好的应用效果。与低频系统相比，超高频系统具有较远的识别距离、良好的抗冲突特性和多个目标。因此，超高频RFID系统的FFPTS是未来的方向和主要技术。
使用超高频RFID技术制造的FFPTS系统具有以下特点：
在现实生活中，由于人的行为“自由化”，因此，人的识别和跟踪管理往往会遇到长距离、多目标同时识别等问题。超高频无源RFID系统实现了识别距离长、可同时识别多个目标的理想人员识别，价格便宜，对人体无有害辐射RFID产品。
从实际应用的角度，构建人员自由跟踪和管理网络系统。采用局域网和无线网络通信系统，及时处理和分发识别人员对象的个人数据，具有实时的概念。因此，对于不同的应用程序，对RFID系统将提出环境适应性、通行接口特性等要求。RFID该系统将很好地解决这些问题；
善意的无障碍跟踪管理，人性化的管理革命。本项目的研发为特定场合的人员跟踪管理提供了新的技术路径，该技术计划实施带来的管理体系变革是革命性的人性化。
先进发展的基础RFID技术的FFPTS打破国外技术垄断的制度。FFPT该系统包括各种大型公共活动和会议管理系统，其技术和管理水平可与国外同类产品相媲美，甚至超过其水平。
在基于RFID技术的FFPTS在系统中，最关键的基本组件是RFID这两个基本组件构成了标签和阅读器RFID识别系统的基本部分。
RFID除最基本的阅读器和标签组件外，还包括中间件、网络、应用软件等组件。针对不同的应用系统RFID需求千差万别，但也有同样的特点，对于大型应用系统，包括以下部分：①前端的RFID数据采集系统，②中间件，③数据传输网络，④计算机系统，⑤自动控制和显示系统(包括动态感知)，⑥图像采集与处理系统，⑦后台软件平台和RFID与数据系统相关的业务系统，如FFPTS等。

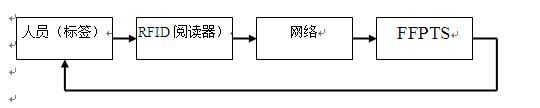

图1－1 RFID FFPT系统示意图
在上述系统中，RFID阅读器通过网络从人员佩戴的标签或物品车辆标签中获取对象的个人信息，传输到FFPTS，根据传回的信息，系统完成对被识别对象的自由跟踪管理。
完整的FFPTS系统包括：
1、RFID采集系统；
2.显示和操作系统；
三、自动控制系统；
4.图像采集和处理系统；
5、证件管理及制证制度；
6.中央监控系统；
7、中心管理系统；
8、中心数据库；
9、网络及通信系统；
10、网上工作系统；
11、加密系统；
12.其他应用系统(人员定位系统、考勤系统、查询统计系统等)；
13、地框天线等系统。

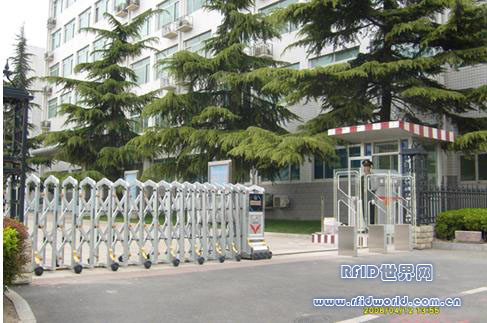

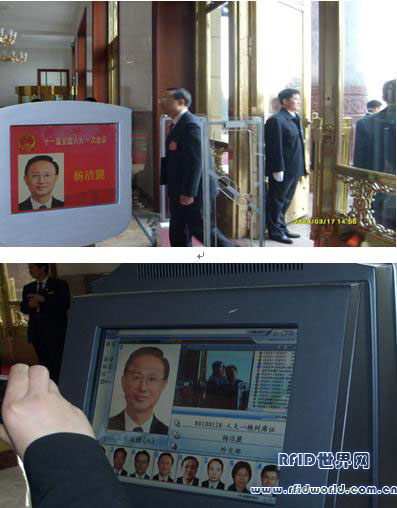

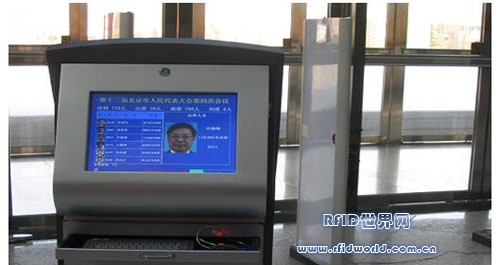

实际应用代表验证管理系统(2008年两会)
RFID物品无障碍识别系统的主要组成部分如下：
二、功能概述
统一规范系统涉及的人员、车辆、物品管理，实现被识别对象的信息数字化、信息化和整个过程的规范化、系统化。
系统特点
1.实时管理，操作快捷简单，日志记录详细完整“管理链路”；
2.自动识别、距离长、精度高、抗干扰性好、环境适应性强“智能判断”；
3.信息按级披露，权限控制严格，层次明确，实现“向上负责”；
系统数据与系统硬件指纹绑定加密，模块数据加密传输；
5.系统独立加密编码，防止信息泄漏，便于数据集成；
6.强有力的监督和监督要求人员自觉遵守系统规则和操作流程，方便领导实时控制、检查和监督；
7.人性化管理，避免冲突，具有独特的预警报警功能；
8、安全信用价值管理独特，工作量化统计，便于量化考核；
9.分布式结构便于网络、机动部署和范围扩展；
10.模块化设计便于功能扩展和特殊模块定制。
实现具体要求如下：
所有相关人员和汽车信息均输入数据库进行统一管理，并使用RFID标签标注身份；
在重要的交通场所和区域设置验证通道，实现“无证寸步难行，有证处留痕”；
实现免持（hand-free）验证方法，读卡天线隐蔽安装或伪装，具有长距离感应能力，持证人无意识验证；
监控点的识别控制应准确、实时，并具有完善的监控机制和事后审核能力；
控制系统的外来人员、车辆等应制定一套方便易行的操作流程，充分利用系统的监管功能进行完善有效的管理；
系统运行的所有环节，特别是认证环节，都必须具有良好的安全性和保密性；
系统本身必须具有冗余设计和灾难恢复功能，并具有一套完整的数据备份恢复机制；
系统提供功能扩展和系统升级的完整接口；
如：增加考勤功能、用餐、医疗等一卡通功能；
增加人员定位功能；
添加重要物品，文件跟踪功能；
增加车辆识别功能；
用户单位管理制作各种证件；
………
条件和限制。
三、 总体设计
1. 处理流程
参见图3-1(可根据现场情况进行调整)

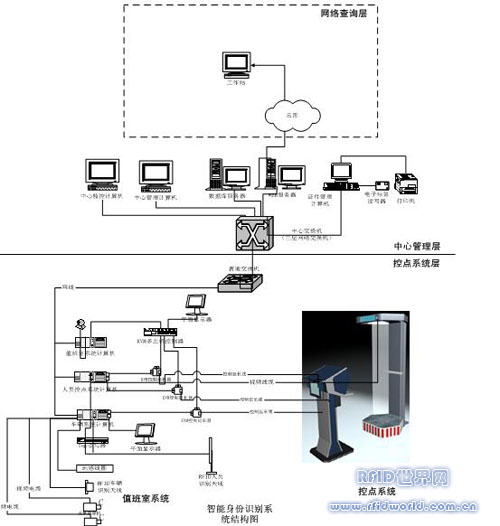

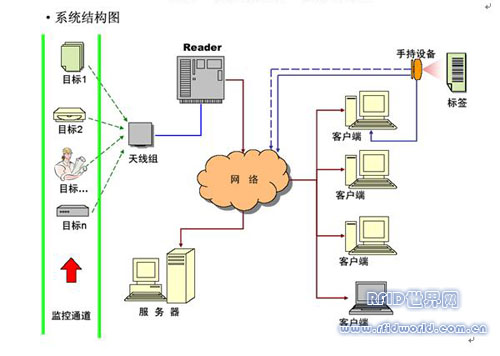

图3-1系统结构图
对于验证系统，其功能定位应该是“辅助值班人员对要求通行的车辆、人辆、人、物，并记录通行事件”。
对于车辆管理，软件部分，如软件系统包括：
l 中心管理系统
l 控制系统(执勤系统)
l 图像捕获系统
l 车号比较系统
l 授权系统(发卡系统)
l 中央监控系统
l 统计查询系统
l 打印输出系统
l 网上工作站
系统功能包括：
l 授权车辆自动通行
l 自动比较访客车辆号码
l 卡失效车辆自动报警
l 授权车号自动显示
l 车号抓拍自动存档
l 报告、查询、打印

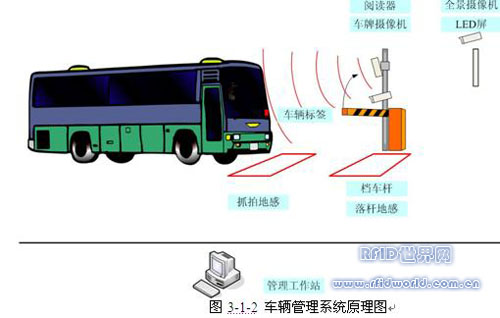

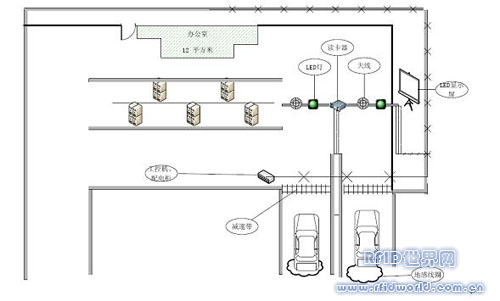

实施及安装图：
2. 验证点工作人员的处理流程
参见图3-2验证系统工作流程图3-3验证系统流程图

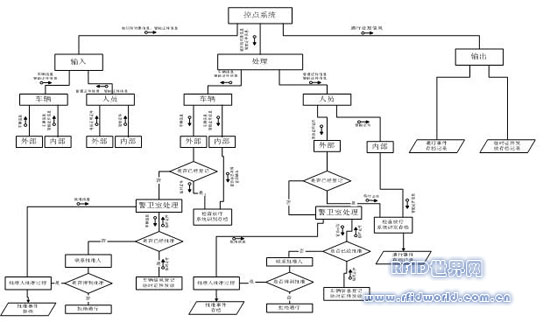

3-2验证系统的工作流程

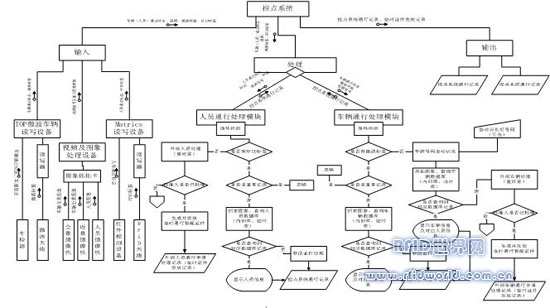

3-3验证系统流程验证系统流程
对执勤人员(哨兵)和验证人员:
当内部人员通过时，进入人员识别区域后，系统将自动检测其文件，并直接在显示终端上显示其个人信息、是否有通行区域权限等信息。值班人员经过比较判断后，决定是否为自己，是否有通行权限，是否放行。
对未取得证书的内部人员，通过在值班终端上输入正号查询，判断是否放行，如无记录，由值班室处理。
携带访客证的外部人员和内部有证人员。
对值班室：
值班室终端同时显示值班人员的处理情况。
值班室负责外来人员或无证内部人员和车辆的登记。
外来人员和内部无证人员的处理基本相同。值班室通过值班计算机直接查询预约访客名单。如有记录并发送到访客卡，未获批准，请联系批准人。
对批准人：
批准人可直接登录预约访客WEB方式的“模块批准电子身份管理系统”，直接输入访客信息，批准通行。该操作受到账户密码的保护，并通过数字签名进行验证。批准人只能看到相应的批准信息和记录。到达验证区后，被批准人可直接与值班室核对身份，取得访客卡。该卡作为进入受控区域的身份证明，有效期，离开时交回。
对于未预约的访客，值班室操作人员将直接输入待批准人（车辆）的信息并提交给批准人，以便批准人在登录后（或通过电话通知批准人并获得批准）并发送到访客卡。
3. 计算机系统处理过程
验证点系统处于长期运行状态，值班人员终端和值班室终端中心监控同时显示验证点区域监控。
验证点系统循环检测：
无线红外(或热)设备通过信息获取人员
RFID读写器(天线)RFID标签信息
触发时，捕捉摄像机记录监控点图像
获得者通过标记信息或标记信息RFID当标签信息时，系统触发人员处理模块RFID处理标签对应的电子文件记录。查询内部人员数据库和外部人员数据库。如有记录，应显示相应记录，否则应提示相应事件并移交值班室。
值班人员触摸显示终端
提供证件信息显示界面。
手动查询界面提供证件。
提供短信通知显示界面。
提供简单的通信接触界面。
可配备内部电话平台。
4. 批准流程
对于批准人，可以随时通过登录系统进行批准管理（在其权限范围内），并记录所有操作。并可以查询被批准人的进入情况和历史记录。

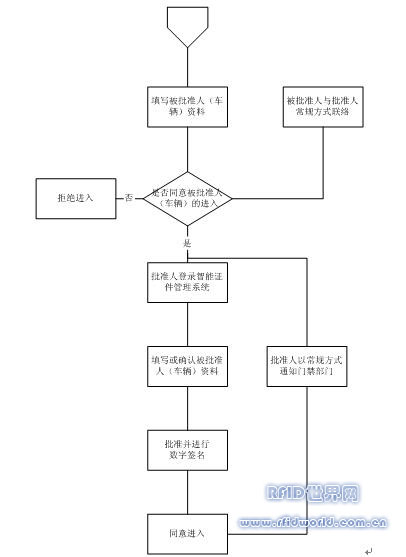

图3-4批准流程图

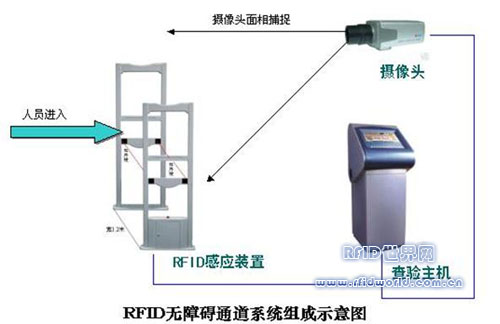

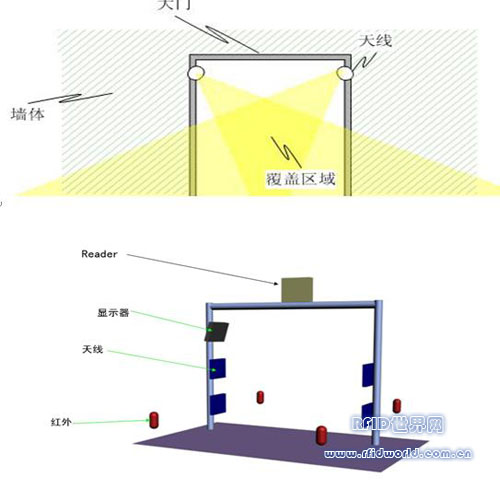

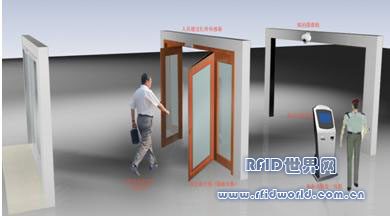

图3－5 大楼门厅验证通道示意图
四、功能分配
1. 验证点系统(机构)
验证点系统包括验证点系统和值班室系统，负责身份认证和相关数据记录和处理附有电子文件的识别对象（包括使用自动车牌识别技术识别的车辆和项目）。
验证点系统的主要功能包括：
¨ 监督(提示)被识别对象的身份认证
¨ 信息检索查询附有电子文件的识别对象(人、车、物)，并通过预定义的规则进行分析处理，将处理结果提交上一层处理。
¨ 报警无电子证件的人和物
¨ 报警过期和挂失证件。
¨ 特殊情况下的查询功能(如用户忘记带证件)
¨ 用户通知信息提示功能(如:用户到达某个地方，系统提示“某某领导要求你在某个地方做某事” ）。
¨ 通定通过事件触发的通知。
¨ 自动记录用户事件(文件、时间、图像等信息存档) 以备查询。
¨ 特殊事件自动提交给值班室和中心管理系统理性或记录(如非法用户事件)
¨ 值班终端可以提供简单的多媒体通信平台。

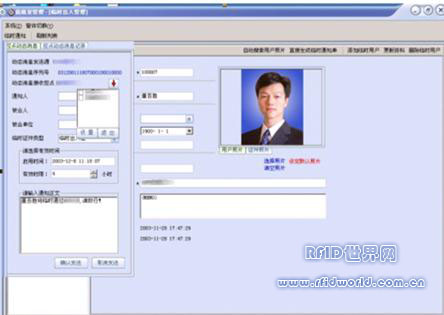

图4－1 值班室管理主界面

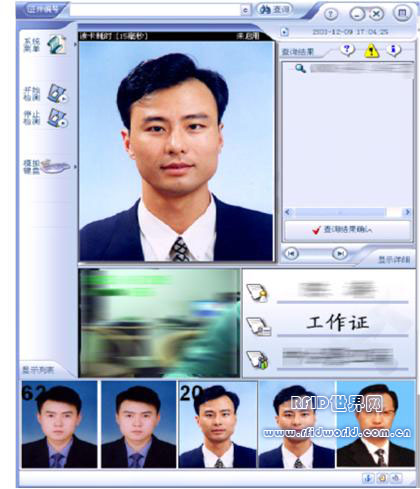

图4－2 哨兵观察系统主界面
2. 中心管理系统(机构)
中央管理系统是整个电子身份识别系统的管理中心，包括中央管理子系统、中央监控子系统和证书管理子系统，负责管理和协调整个系统的运行，其主要事务是：
¨ 整个系统的各种配置和参数设置
¨ 系统操作人员账号密码及权限管理
¨ 监控和显示所有人的工作情况，并提供特殊情况报警
¨ 提供全系统所有人员数据和用户事件统计
¨ 分类显示系统运行时人员动态
¨ 生成和打印各种报表
¨ 对特定人员的查询定位
¨ 外部人员、车辆进出批准管理
¨ 收集整理系统中所有被识别对象(人、车、物)的数据(手工)
¨ 在计算机系统中输入被识别对象数据的信息化、数字化和整理
¨ 电子文件(包括打印或打印)的制作
¨ 被识别对象电子证书的授权
¨ 临时电子证件的生产和管理
¨ 扩展系统管理：如一卡通系统、人员定位系统等

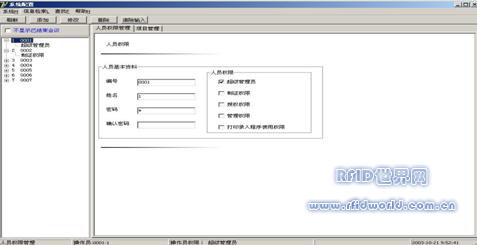

图4－3 操作人员管理界面

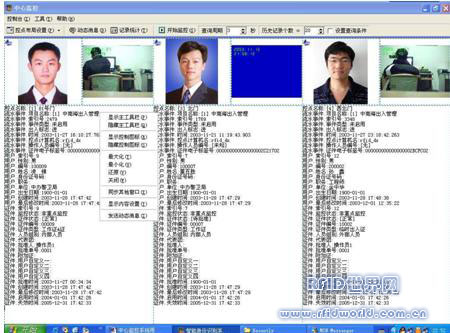

图4－4 中央监控系统界面

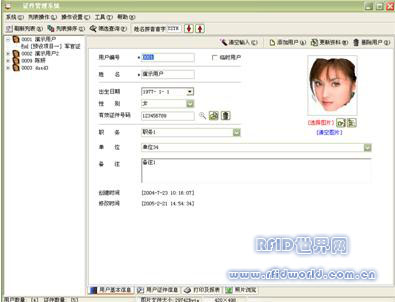

图4－5 证书管理界面

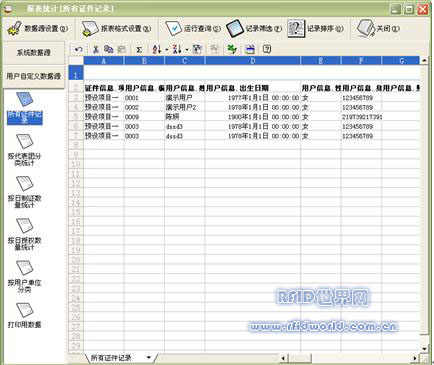

图4－6 报告系统界面
3. 网上系统
网上查询
图4－7 在线查询模块结构图
Ø 用户通过账号密码登录内部网站。
Ø 授权用户可以通过设置查询条件查询系统用户的数据。包括用户的简要信息、详细信息和证书。
Ø 注:在保证网络数据安全性能的情况下，所有认证数据、人员监控数据和报表数据都可以在线传输和浏览。
五、 数据结构设计
1. 逻辑结构设计

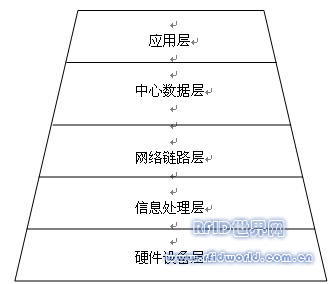

系统逻辑结构分为五层(如图6-34所示)：
图6－34 硬件处理层
验证点的信息获取设备和控制设备。
包括：
v 人员RFID该设备包括无源射频读写器和天线。
v 红外人员检测设备。
v 视频和图像处理设备包括摄像机和图像捕捉卡
v 主要是一个或多个显示屏的显示终端。
v 自动门等可用控制设备。
信息处理层
通过验证点计算机的识别软件处理硬件处理层获得的识别信息。处理后的信息
存储在本地，或通过网络链路层传输到中央数据层。
网络链路层
负责通过网络设备与中心数据层连接各验证点的数据，形成有机整体。
中心数据层
负责处理整个系统的数据存储和读写要求。由数据库服务器或数据库服务器阵列组成。
【应用层】
该层包括附加在中心数据层上的所有数据出理和相关功能扩展。
主要包括：
Ø 中心管理系统(包括中心监控子系统、中心管理子系统、证书管理子系统)
Ø 验证点系统(包括验证点系统、值班室管理子系统)
Ø WEB功能扩展子系统
2. 安全、保密设计
v 目前使用的RFID设备是国内外最先进的产品系列，在使用安全性方面经过了工业测试。RFID电子标签是世界上唯一的标签UID，不可能重复。
v 所有用户数据均由用户独立生成和管理。系统维护人员只指导文件生产管理软件，并指导数据库备份管理。原则上，他们不接触任何真实的用户数据。(注:在系统使用初期，用户可以使用测试数据进行操作指导。如果用户在以后的使用中确实需要，可以现场指导用户，但不带走或复制任何用户数据。）
v 内部局域网传输所有数据，安全性由内部网络保护。
v 数据库的安全性由用户自行管理，系统维护人员只指导操作。
v 任何外部单位的同型号卡都将被识别为非法文件。
v 所有用户都可以设置帐户密码来限制操作和记录操作日志。
v 文件管理系统可随时挂失、停用、注销特定文件，并实时生效。
v 为了保证系统的稳定性，本地数据库可以配置在确保验证点系统安全的同时，以确保系统在网络故障下仍能正常运行。
v 进入验证通道时，自动调出证件存档照片，供执勤人员比较，可防止冒用。
v 证件卡和数据登记分别负责，制证过程分多步进行，经审核批准，减少出错的可能性，杜绝个人制证的可能性。
v 定期、不定期地进行数据检查，并打印硬拷贝进行审核和归档。
系统使用的硬件清单：

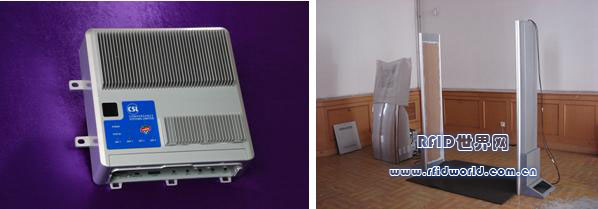

1.固定阅读器:选择UHF920-925mhz频段产品可根据需要制成通道门，实现标签的物理读写；
如下图所示：

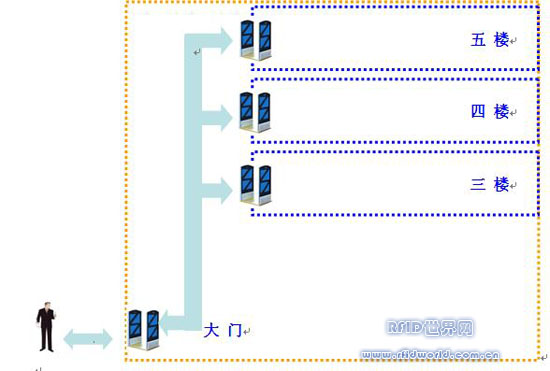

多层活动场所楼层实施示意图

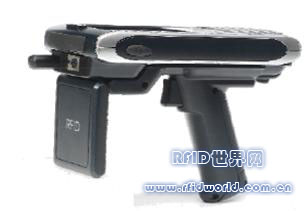

2.手持读写器:用于检查和盘点

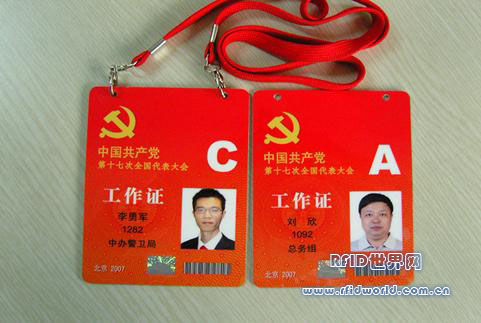

3、各种人员身份识别、物品、车辆识别卡
4.人员身份识别、物品、车辆识别卡混管实施图
