一、 方案设计依据
1) 建设部1997
2) 《民用建筑电气设计规范》（JGJ／T16－92）建设部
3) 智能建筑设计标准（DBJ08-4-95上海市建委1996
4) 中国工程建设标准协会1997
5) 中国工程建设标准协会1997年建筑与建筑群综合布线工程施工验收规范
6) 建筑通信综合布线系统（UD／T926）邮电部1997
7) 国家计委1988火灾自动报警系统设计规范
二、 系统设计方案总则
1． 系统功能概述
1) 入场控制功能
身份识别：车辆进入远程读写器读卡范围，读写器自动识别车辆相关信息，并将相关信息传输到后台终端。经比较，合法车辆自动打开大门，无授权卡不进入现场，报警通知保安，及时处理相关事件；
信息记录：读卡时自动记录入场时间、入场地点、车辆信息、车主身份等；
图像摄取：与开门指令同步摄取入场车辆图像并存储在数据库中，以便出场时进行车辆检查和以后查阅；
2) 外观控制功能
身份自动识别：车辆进入远程读写器读卡范围，读写器自动读取车辆标签卡中的相关信息，并将信息传输到后台终端。比较合法车辆后，自动打开大门，无授权卡不出现，报警警告保安检查，避免丢失车辆；
图像对比：摄取车辆图像并存储，自动调出车辆入口图像对比显示，准确对比确认，增强防盗功能，使事后检查更准确、更容易；
车牌识别：自动提取车辆的车牌号码，作为车辆的独特识别标志存储，并自动与入口时记录的车牌号码进行比较，自动快速确认入口是否相同，以后可供参考；
3) 中央控制与管理功能
IC、ID卡管理：实现IC、ID授权发行、数据变更、挂失/解除挂失、退卡、清空回收等。系统可处理的最大挂失卡数量为1万张(即黑名单数量为1万张)；
通用查询功能：可根据管理人员的要求，查询车辆使用、卡使用、车辆进出等相关信息，生成详细报表；
设备监控管理：控制闸门的开关停止，实时检测闸门的工作状态，实时检测车辆检测器的工作状态，感应线圈上是否有车辆；
系统设置：通过简单的鼠标点击，可以轻松设置系统，如有/无图像对比系统、数据保留时间等；
2． 设计目标及原则
1) 目标
车辆保管的安全功能；
经济合理的运营成本；
通行方便快捷，更好地为业主服务；
提升社区档次；
2) 原则
先进成熟的技术设备，确保系统运行安全、可靠、稳定；
完善的管理体系，最大限度地防止车辆丢失，更方便业主；
合理布局，提高系统服务质量，缩短服务时间，提高车辆通行效率；
实用、实时、完整的原则；
可扩展性和易维护性原则；
3) 管理体制
管理体系的总体思路是现场无人看管，完全智能化。管理人员可以在车场环境外的任何固定地点完全控制车场，完成各种统计、监控、报警、引导等功能，大大降低了管理人员的劳动力，为业主提供了新的现代氛围。
三、 系统的组成和设计
1) 系统拓朴结构

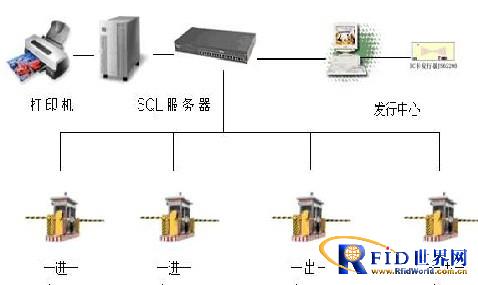

智能停车场管理系统可采用各种网络拓扑结构，服务器和管理站为局域网（LAN）计算机以下位机的形式连接RS485总线连接简单，投入使用快，系统稳定性好。投资回报率最高。拓扑结构方框图如下:

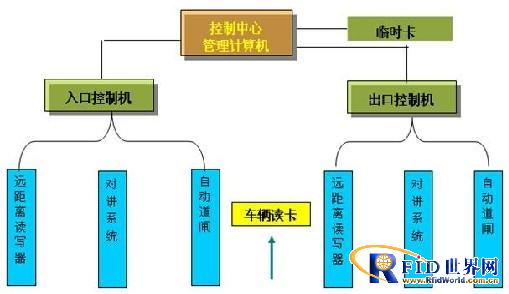

2) 网络拓扑图
对于出入口控制系统，服务器负责整个系统的重要任务。数据的快速访问是一个值得关注的问题，但数据的安全性不容忽视。一旦硬盘出现故障或数据丢失或损坏，将对整个系统企业产生巨大的影响。由此可见，服务器存储的数据价值远远超过机器本身，SQL服务器选型不容忽视。出入口的车辆管理系统只需要一台计算机管理。如果出入口分开，临时车辆较多，最好在每个入口放置一台计算机，并有保安值班。处理紧急情况。
一级网络为RS485总线系统分布，主要为各出入口控制器提供通信，采用读卡数据；二级网络LAN以太网星形连接，计算机与计算机之间的通信和数据存储，SQL服务器负责数据查询和处理查询和处理、网络资源分配和权限分级审查。
3) 系统工作流程

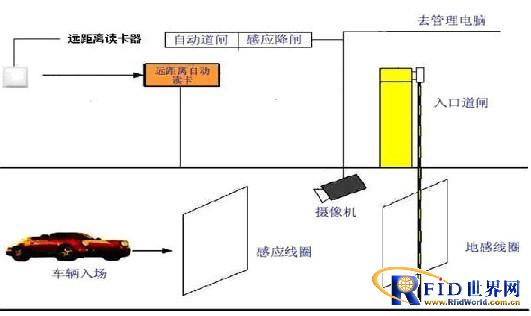

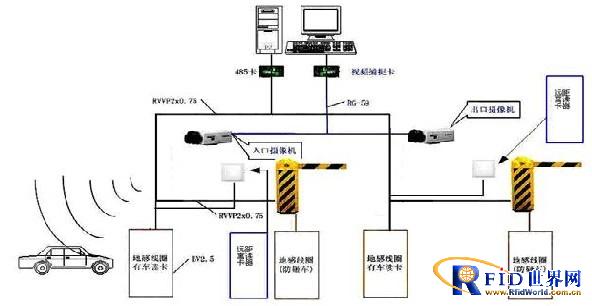

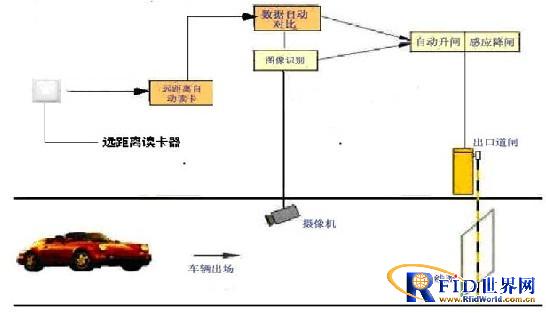

进场示意图 合法车辆卡持有人 车辆按下地面感应线圈，读写器自动感应车辆上的标签卡，并与存储在计算机中的车辆信息和照片进行比较，验证自动打开大门；值班室计算机自动检查，记录车辆进出时间，显示车牌； 司机开车进入社区，进入现场后，车辆压在地面上，大门自动关闭； 临时泊车者 外国车辆压在地面上，读卡器工作但未检测到合法车辆卡，报警器报警，值班人员采取措施显示具体情况，可手动控制门或发放临时车辆卡处理事件； 司机开车进入社区，手动关闭或自动关闭地感道闸； 出场示意图 合法车辆卡持有人 车辆按下地面感应线圈，读写器自动感应车辆上的标签卡，并与存储在计算机中的车辆信息和照片进行比较，验证自动打开大门；值班室计算机自动检查，记录车辆进出时间，显示车牌； 司机开车离开社区，车辆滚到地面感，大门自动关闭； 临时泊车者 把卡交给值班员； 大门打开，车辆出现； 4) 停车场系统图一进一出 四、 介绍系统主要设备 1) RS485通讯卡 主要技术参数： 1. 提供RS-485通讯接口； 2. 设备通过485通讯卡与计算机交换数据，工作半双工； 3. 电源：直流12V； 4. 最大通信距离：1.2Km； 2) 中文显示屏 主要结构特点： 2. 高亮LED点阵； (中文显示屏) 3. 电路包括微控制器、驱动显示扫描、通信接口、实时时钟、字库等；
