一 、设计要求：

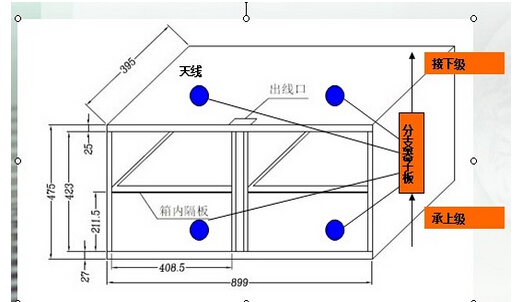

文件柜的基本组成部分是左图所示的双体四格铁柜。除箱内隔板外，其余均为金属铁。需要监控的文件或文件夹上有UHF RFID符合标签的电子标签ISO18000-6C(EPC C1G2)协议。
智能文件柜的总体设计目标是：使用文件附件RFID实现对文件的实时控制。
二、系统概述
每个铁柜安装4个RFID天线，4个RFID天线由智能天线分支器子板控制。每个铁柜的分支器子板可以相互连接，统一控制。 智能天线分支器主板控制板。
分支机主板最多可连接8个子板级联链路，每个子板链路可连接8个子板级联，每个子板可连接4个天线。
理论上，主板控制的天线群最多可以有256个天线。
三、方案特点
智能文件柜文件柜由智能天线分支机构建，独立统一管理，可自由组装组合。具体特点如下：
1.柜内天线分支板体积小，无额外电源和控制线。所有控制和电源都加载在射频电缆上，大大降低了柜体之间的接线数量，降低了成本，提高了整个系统的可靠性。
2.分支机主板支持分支机主板的即插即用。主板可以扫描系统中安装了多少个子板，每个子板上安装了多少天线，以及安装的具体位置。机柜的增减不影响系统的整体运行。机柜增减操作简化为射频线的两个简单插拔操作。
3.通过智能天线分支的应用，整个系统的读写器消耗大大降低，一方面降低了整体成本，另一方面提高了系统的可靠性。与读写器相比，天线几乎可以免维护。
