1 前言
随着我国经济的快速发展和城市化程度的不断提高，工业污水和生活污水越来越多。为保持经济持续、健康增长和生态环境良性循环，必须处理工业和生活污水。目前，我国主要城市和经济发达地区的城镇已经建成了各种规模的污水处理厂，但大多数经济欠发达地区的县、市和小城镇并没有采取各种污水处理措施，而是直接排入附近的河流。随着环保要求的不断提高，未采取污水处理措施的小城镇将在未来几年内不可避免地建立污水处理厂。小城镇面积大，对污水处理设施需求量大。与此同时，由于投资的限制，这些污水处理厂更愿意使用经济实用的产品。本文介绍的监测系统在满足污水处理设备安全高效运行的同时，具有良好的性价比、良好的经济社会效益和推广前景。
2 原方案分析
各种污水处理设备在污水处理厂分布分散。需要建立一套中央监控系统来监控现场设备的运行参数和状态。监控系统由现场检测、数据采集和处理、数据通信和中央监控组成。现场检测仪器检测到的设备参数和运行状态通过计算机网络上传到中央控制室，中央控制室的操作人员通过监控计算机监控全厂设备的运行状态。操作人员根据操作参数和设备运行状态发出各种控制指令，控制指令通过计算机网络传输到现场，控制设备的相应动作。

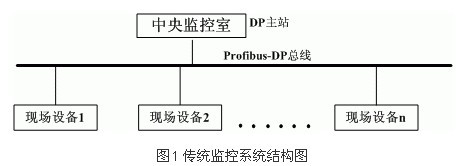

现场需要监控模拟量和开关量。主要模拟量包括流量信号、液位信号、压力信号、阀门开度信号等。主要开关量信号包括刮泥机和吸泥机的启动、停止、运行、到位、故障和真空泵的工作状态。这些现场设备远离中央控制室。目前，大多数监控系统都是分布式的I/O检测控制完成后，现场设备与中央控制室之间的数据交换多采用DP在中央控制室设置网络连接模式DP主站，现场设备DP从站挂在DP网上。如图1所示，系统结构简图。污水处理厂包括多台现场设备，每台现场设备为1台DP从站连接到DP总线上。采用这种连接方式，现场施工量大，需要架设电缆和桥梁，成本高，每个都有DP从站与DP主站之间采用有线连接，电缆易损坏，维护麻烦。
监控系统无线通讯
