秦皇岛第七港务分公司无线通信系统技术改革方案
一、概述
为实现秦皇岛第七港务分公司辖区内堆垛机、取料机、装船机等大型移动设备的远程数据采集、信号连锁、实时监控，实现统一管理厂区生产设备，提高企业生产安全防护水平，提高企业生产效率。需要从堆垛机等大型移动设备上建立PLC与中控室上位机的通信链路。该方案采用扩频无线电链路作为数据通信媒体，具体选择美国（DATA-LINC）由集团公司生产SRM6310E工业级无线电调制解调器构成通信链路，能更好地满足系统通信要求。
二、功能要求
建立无线通信网络系统的主要目的是远程数据采集、信号链和实时监控辖区内堆放机、进料机、装载机等大型移动设备的电子控制系统。因此，通信网络必须具有数据传输链路稳定、工作时间长、数据传输精度高的特点。具体要求如下：
1.实现中控室上位机和煤场4台堆料机设备PLC系统通信。
2.实现中控室上位机和煤场三台取料机设备PLC系统通信。
3.实现中控室上位机和煤场4台装船机设备PLC系统通信。
三、现场条件概况
1.现场无线链路勘察
三台装船机和七家公司的中控室是可视的；一台装船机（4#）、四台堆垛机、三台取料机和七家公司的中控室是可视的；离中控室最远的移动机械设备约3公里。
2.现场设备配置
堆料机：每台机器配有堆料机：PLC系统， 提供以太网接口；
取料机：每台机器配有取料机：PLC系统， 提供以太网接口；
堆料机：每台机器配有PLC系统， 提供以太网接口；
上位机：配备上位机服务器，并与以太网接口交换机相连。
四、无线电数据通信链路的组成:

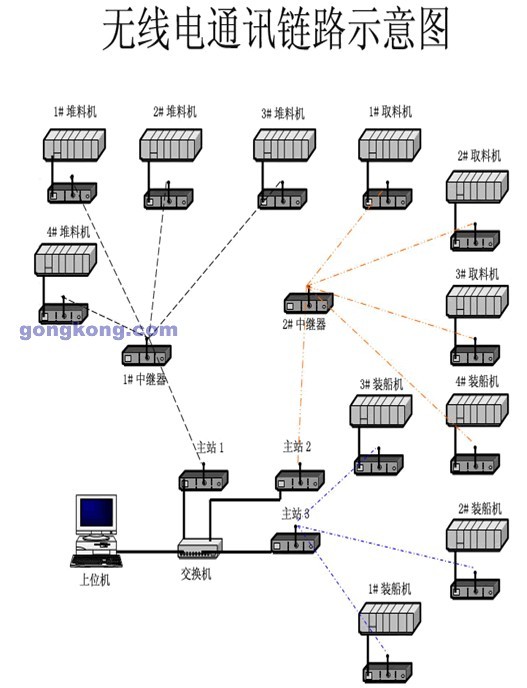

1.无线电通信链路示意图如图1-1所示:
图1-1
无线电
