一、概述
随着社会经济的发展和繁荣，各行业的人流不断增加。重点是如何更快、更准确地控制进出门口的人流，自动准确地记录人员进出信息，这是当今自动门禁和自动考勤需要解决的更高层次的问题。
由于数字技术和微电子技术的发展，RFID门禁系统已经超越了传统的门道和钥匙管理功能。安全要求、部门行政管理、日常考勤管理、公司餐饮消费等都与门禁系统密切相关。如公寓、住宅区、工厂巡逻、公司研发技术部、医疗单位免打扰区、金融等部门RFID应用门禁系统的理想场所。
同时，它还需要反映技术更加人性化和智能化。人们佩戴的智能电子标签可以随意携带，不给人一种控制感，使用方便。它不需要按照既定的路线要求刷牙。只要它通过门，它就会自动打开门并出席。电子标签感应天线的安装不应对原建筑产生不利的视觉影响，保持建筑的整体美观。
我公司设计开发的远程无障碍自动感应识别和人员进出识别管理系统可以从根本上解决问题，降低人工管理成本，提高管理效率。该系统由门禁控制器、远程采集器、感应天线、射频标签、后台管理软件、数据库等组成。
二、功能设计

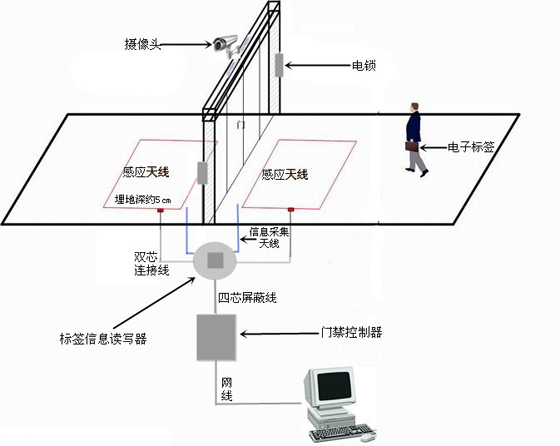

系统拓扑图
当有人从远处拿着电子标签到门前一定距离时，从一开始就读电子标签→开锁→推门进去，完成一系列动作，无需在门前停留。本方案的功能特点如下
1.人员携带的电子标签可以放在身体的任何位置，如口袋、包或挂在员工胸前作为电子标签。
2、标签感应距离稳定，在固定区域读写电子标签，感应距离设置不能太远或太近，感应太远容易产生误读，太近可能无法感应。
3.标签位置无方向性，可随意放置，无障碍识别距离和范围不受位置影响。
4、RFID读写设备具有多种抗冲突能力，上下班或高峰时间进出人员较多。系统可以高速准确地识别同一出入口的所有标签，识别能力达到每秒1000个电子标签。
5.准确判断人员的进出方向，不能只是简单的进出记录，防止误入误出。一次进出只产生一个记录，避免因未完全进出而返回而造成的误识别记录。
6.在设定的时间范围内，不会重复计数相同的进出方向。当某人多次进出某个地方时，最终统计数量结果只有一次或0次，多余的无效数据负担将自动去除。
电子标签识别产生的射频信号对人体无害，符合国家辐射安全标准。
8.标签为有源电子标签，高低频相互结合，对人体或人体携带的物品无障碍阻挡，保证准确性和及时性。
9.标签是被动工作。只有当标签在感应范围内时，信号才会发射。当标签不在感应范围内时，标签将停止工作，以节省标签能源。
10、标签电源为电池供电，可自由更换，长期回收，标签使用寿命可达5年以上。
三、实计划施
1.本系统设计采用的有源高低频混合电子标签和低频读取电子标签是一种真正快速、准确、远程无障碍感应射频识别产品。读取电子标签的距离可达数百米，覆盖通道的宽度可达数十米，同时可识别多达1000个电子标签，读取电子标签的速度可达200公里/小时。 因此，可以远程准确识别和跟踪快速移动的物体或人员。
2.当电子标签在读取电子标签器的识别范围内时，电子标签被读取电子标签器不断发送的电磁信号激活，从而反馈给读写器携带电子标签ID通过电子标签和读取电子标签器之间的信号查询和响应，读取电子标签器可以准确快速地识别电子标签中携带的信号ID ，并将读取的电子标签ID输出到计算机、外部控制器或其设备按一定的输出格式输出， 从而实现电子标签的远距离无障碍识别。如下流程图
安装在大门口RFID低频远距离感应天线的具体尺寸应根据实际情况确定。当携带电子标签的人员到达安装天线的通道时，天线可以感到标签，并将标签中的信息ID回到标签，标签将射频信号无线发送到读写器，读写器通过有线传输到门禁控制器，控制器判断电子标签信息的合法性并产生相应的控制动作，然后将收到的电子标签号传输到后台管理软件，自动判断和识别无障碍进出记录和方向。管理人员可以实时监控和管理各通道的进出情况，记录人员的门内外位置。
4、扩展应用
1)门禁记录也可作为考勤依据，在后台管理软件中添加考勤功能，对单位员工进行考勤管理。
2)消防联动管理功能。当发生火灾报警时，消防系统管理终端将向门禁系统发出开关量信号，迫使门自动打开，避免人员堵塞。
3)视频监控联动功能，当系统成功识别电子标签信号时，将产生动作信号捕捉摄像头的现场图片，记录标签持有人的信用卡现场，作为门禁管理的辅助手段之一。
4)红外报警功能，标签识别不成功或无标签直接进入门，门两侧红外报警系统发出报警提示，提醒门管理人员及时发现非法入侵者。
方案采用的RFID-CZ系列远程有源电子标签可用于远程无障碍自动识别或近距离自动识别，实现门禁、考勤、消费、访客、电梯、车辆、巡逻管理等综合一体化电子标签功能，远程读写器输出标准WG大多数标准门禁控制器或一体机可接入34/26接口。此外，远程无障碍感应有源电子标签还具有不可复制、安全可靠、寿命长、重复使用等特点。电子标签的机械磨损基本被忽略，照片也可以印在电子标签上作为工作证书。
四、产品介绍
1.标签读写器
2、电子标签
