随着城市车辆的增加，路边的停车场和停车位越来越多。随后，停车场非法经营、停车场非法规划、机动车非法停车现象日益严重，导致道路交通状况恶化，交通拥堵加剧。路边停车资源实时监控规划能力不足，路边停车场管理手段落后，缺乏全面的监管机制，迫切需要加强道路侧停车场管理的标准化。
目前，路边停车管理存在以下差距和不足：
a. 路边停车资源实时监控规划能力不足：监管机构缺乏路边停车位使用数据和状态信息，缺乏直观性能，无法预测和有效规划路边停车资源，由于缺乏实时有效的数据基础，监管机构只能通过人员查询企业评估、事故规则、效率低、准确性低。
b. 路边停车场管理手段落后，缺乏全方位的监管机制：目前，我市大部分路边停车场的管理模式仍以人工为主。维护成本高、安全保密性差等缺陷尚未得到广泛应用。路边停车场管理缺乏先进的智能停车管理收费系统，不可避免地出现漏洞和错误，随着城市停车资源供需矛盾的日益突出，人工管理方法暴露了各种不适应现代停车管理需求的缺点，如不能承担管理和存储责任、缺乏监管能力等，不仅降低了停车效率，部分车主的利益无法保证。
北京时代凌宇科技公司深入研究行业需求，针对北京路边停车管理问题，建设路边停车物联网管理体系，实现路边停车资源全面、动态监督，及时掌握路边停车场运行动态，为其运行管理、执法检查、行政许可监督提供有力、有效的监督手段。
2 路侧停车场物联网管理系统方案
2.1 方案简介
北京路边停车场物联网管理系统是物联网技术在路边停车位管理中的创新应用。通过在路边停车位部署无线停车位探测器，对路边停车位进行实时动态监控，可以对停车数据进行统计分析Web手机可实时查看北京路边停车场信息和停车位状态。该系统具有较强的可扩展功能。在项目后期，还可以通过手机预订停车位，实现停车位高清视频监控，建设路边停车场电子收费结算平台，实现科学标准的结算和收费。
2.2 系统架构
该系统主要由无线停车位探测器、无线传感器网络中继、智能接入网关、系统软件组成。无线停车位探测器定期通过无线、自组织、、无线传感器网络中继接收停车位探测器上传的数据，并将数据转发到网关、网关收集数据信息并上传到数据中心，实现物联网管理对象（停车位）、物联网传感设备终端收集管理，提供停车位状态信息收集传输功能，实现停车位状态无线远程监控。如2-1所示，系统架构图。
图2-2 车位检测系统设备组网示意图
2.4 系统工作流程
系统的工作流程如图2-3所示（见红色数字标志路径）：无线停车位探测器发送给数据中心的数据有两种：心跳包等正常信息和检测到的停车位状态。两种数据通过路径1到达中继，然后通过路径2到达网关；或直接从路径3到网关，最后通过路径4上传到数据中心。

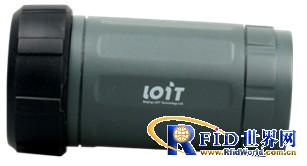

图2-4 无线停车位探测器图片
LTS750 无线停车位探测器是专门为停车场诱导和开放式停车位探测而设计的无线停车位探测装置。阅读快，灵敏度高，具有优异的防串扰特性和故障检测恢复功能。产品采用无线传输，无布线，无电源，体积小，安装方便，安装维护成本低。环境适应性强，ABS+PC 特殊的橡胶垫设计进一步提高了防护强度，可满足高温、低温、雨雪等恶劣天气条件下的信息收集和处理，使用寿命达到5 年以上。
技术参数
无线频段:433MHZ；无线发射功率：17dbm
无线传输速率：250kbps
无线传输距离（Free air）：0~100m
天线传输阻抗：50Ω；供电方式：1200mAh锂亚电池
工作电压：3.6V；工作电流：<20mA
休眠电流：5uA；防护等级：IP68
封装材料： ABS+PC；外形尺寸：∮ 5cm x 10cm
承压重量：最大20吨
工作温度：-20℃～75℃；工作湿度：0~100%RH
2.5.2 无线传感器网络中继LTS821
图2-6 智能访问网关图片
智能接入网关是物联网架构的关键设备，集成了各种有线和无线通信技术和接口技术，实现了各种终端设备的合法接入，以及不同类型数据的聚合、处理和分发功能。可广泛应用于城市管理、安全控制、应用管理、节能减排、工业监控、交通、物流等领域。
技术参数
无线频段:2.4GHZ；无线发射功率：17dbm
无线传输速率：250kbps；无线传输距离（Free air）：300m
数据传输接口：USB接口、RJ45接口、GPRS传输接口、RS232接口、TD-LTE接口、WIFI接口
天线传输阻抗：50Ω；天线接口：SMA
GPS功能
授时功能
传感器参数参数：
接口数：6路
支持接口类型：RS232，RS485，0-10V，4-20mA，开关信号；
电源：外部电源
工作电压：9~36V；工作电流：<200mA
工作温度：-20℃～70℃；工作湿度：5~95%RH
外形尺寸：190mm*160mm*54mm
外壳材料：铝
3 成功案例已经实施
目前，项目已在朝阳、东城区、西城区开展示范应用，在东桥、北路等9000多个停车位安装地磁传感器，实时监督停车位，得到社会各界的广泛关注和好评，首都经济报道专栏、新华社、人民日报、网络、京华等媒体报道。
目前正在全市推广，北京路边停车场物联网管理项目将成为世界上最大的停车物联网项目。该系统具有广阔的市场前景。根据早期市场调研，北京路边停车位统一监管，市场规模达到5亿元。
4 实现系统的效果和意义
项目的建设和实施，对提高北京市道路交通停车效率、缓解拥堵、提高道路交通能力、提高行业服务形象具有重大的社会经济效益。北京路边停车物联网管理项目的建设对提高北京路边停车场收费监督能力、规范路边停车、全面推进北京停车管理具有重要意义。
1、实现科学管理，确保停车有序；开放微循环，缓解交通拥堵：系统建设为城市停车管理提供新的解决方案，通过技术手段提高科学管理水平，改善停车秩序，大大提高停车效率，开放微循环，缓解主要道路交通压力，有效缓解交通拥堵。
2、减少废气排放：系统建设，通过科学的差异化管理，可以提高停车周转率，缓解停车困难，帮助车辆驾驶员快速找到停车位，减少道路占用，节约汽油消耗，减少车辆废气排放，对高效、节能、绿色、环保的道路旅游环境建设具有重要意义。
3、为科学停车收费提供数据支持：系统统计数据可为停车场建设规划和收费政策提供依据，为区域差异化管理和收费提供运营数据支持，使停车场建设和位置选择更加科学合理，同时加强停车管理，解决停车困难等问题。同时，还可以利用收费等经济杠杆科学抑制机动车增长。
4、为公共停车诱导服务提供数据支持：系统统计也可以为公共停车诱导服务做出贡献，充分发挥各路侧停车场的作用，提高路侧停车设施的利用率。
